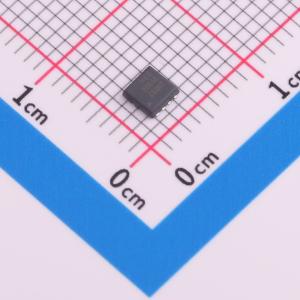

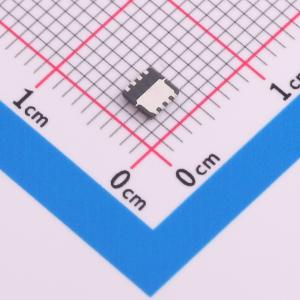

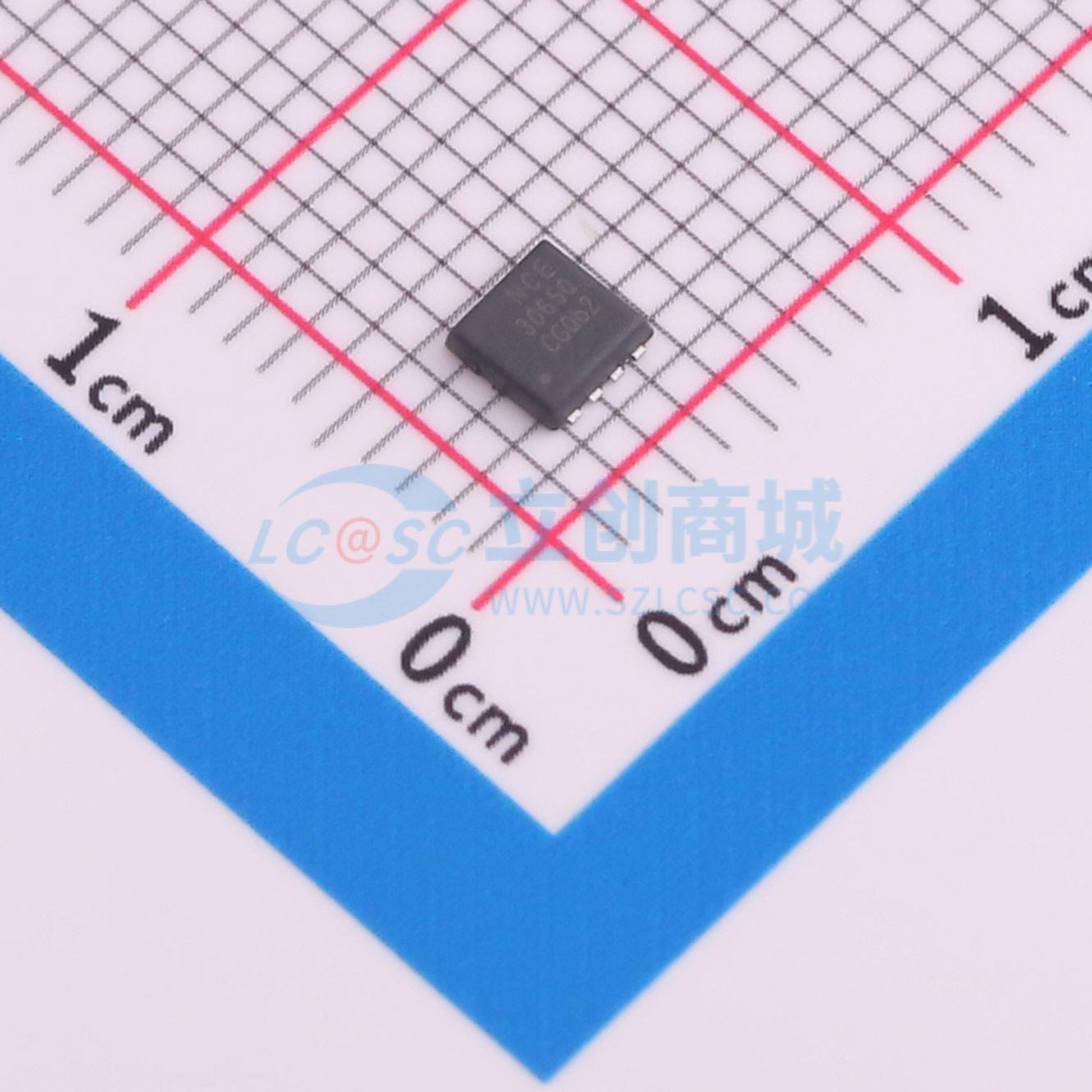

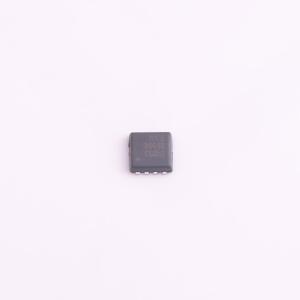

温馨提醒：图片仅供参考，商品以实物为准
NCE3065Q
1个N沟道 耐压:30V 电流:65A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE3065Q采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可应用于多种领域。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3065Q
- 商品编号
- C5183008
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.10015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 65A | |
| 导通电阻(RDS(on)) | 4.2mΩ@10V；6mΩ@4.5V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38.4nC@10V | |
| 输入电容(Ciss) | 1.784nF | |
| 反向传输电容(Crss) | 212pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 266pF |
商品概述
NCE3065Q采用先进的沟槽技术和设计,可提供出色的RDS(ON)以及低栅极电荷,适用于多种应用场景。
商品特性
- \bullet VDS = 30V,ID = 65
- RDS(ON) = 4.2 m Ω (典型值)@ VGS = 10 V
- RDS(ON) = 6.0 m Ω (典型值)@ VGS = 4.5 V
- 高密度单元设计,实现超低 RDS(on)
- 极低的导通电阻RDS(ON)
- 高 EAS 下具有良好的稳定性和一致性
- 工作温度 150℃
- 无铅引脚镀层
应用领域
-DC/DC转换器-适用于高频开关和同步整流
