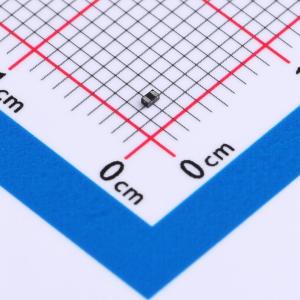

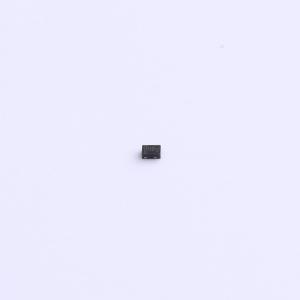

温馨提醒：图片仅供参考，商品以实物为准
ESD9N12BA-ES
反向关断电压（典型值）:12V(Max) 击穿电压（最小值）:13.5V 箝位电压:16V 峰值脉冲电流:6A (8/20us) 极性:Bidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容12V，单路双向ESD静电防护器件，30kV，CJ：7pF；12V电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD9N12BA-ES
- 商品编号
- C5180265
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压(VBR) | 13.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7pF |
商品概述
ESD9N12BA-ES旨在保护电压敏感元件免受静电放电导致的损坏或闩锁效应。其出色的钳位能力、低泄漏电流和快速响应时间为暴露于电路板级静电放电的设计提供了卓越的保护。得益于其小巧尺寸和双向设计，该器件非常适用于需要音频线路保护的手机、MP3播放器及其他便携式应用。
商品特性
- 符合IEC 61000-4-2标准第4级静电放电保护
- ±25kV接触放电
- ±25kV空气放电
- 160W峰值脉冲功率（8/20μs波形）
- 低钳位电压
- 工作电压：12V
- 低泄漏电流
- 符合RoHS标准
- 保护一条双向线路
- 典型结电容：7pF
应用领域
- 手机及配件
- 电池保护
- 笔记本电脑与手持设备
- 移动电话
- MP3播放器
- 外围设备
