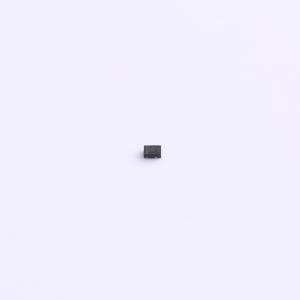

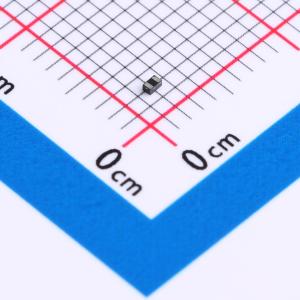

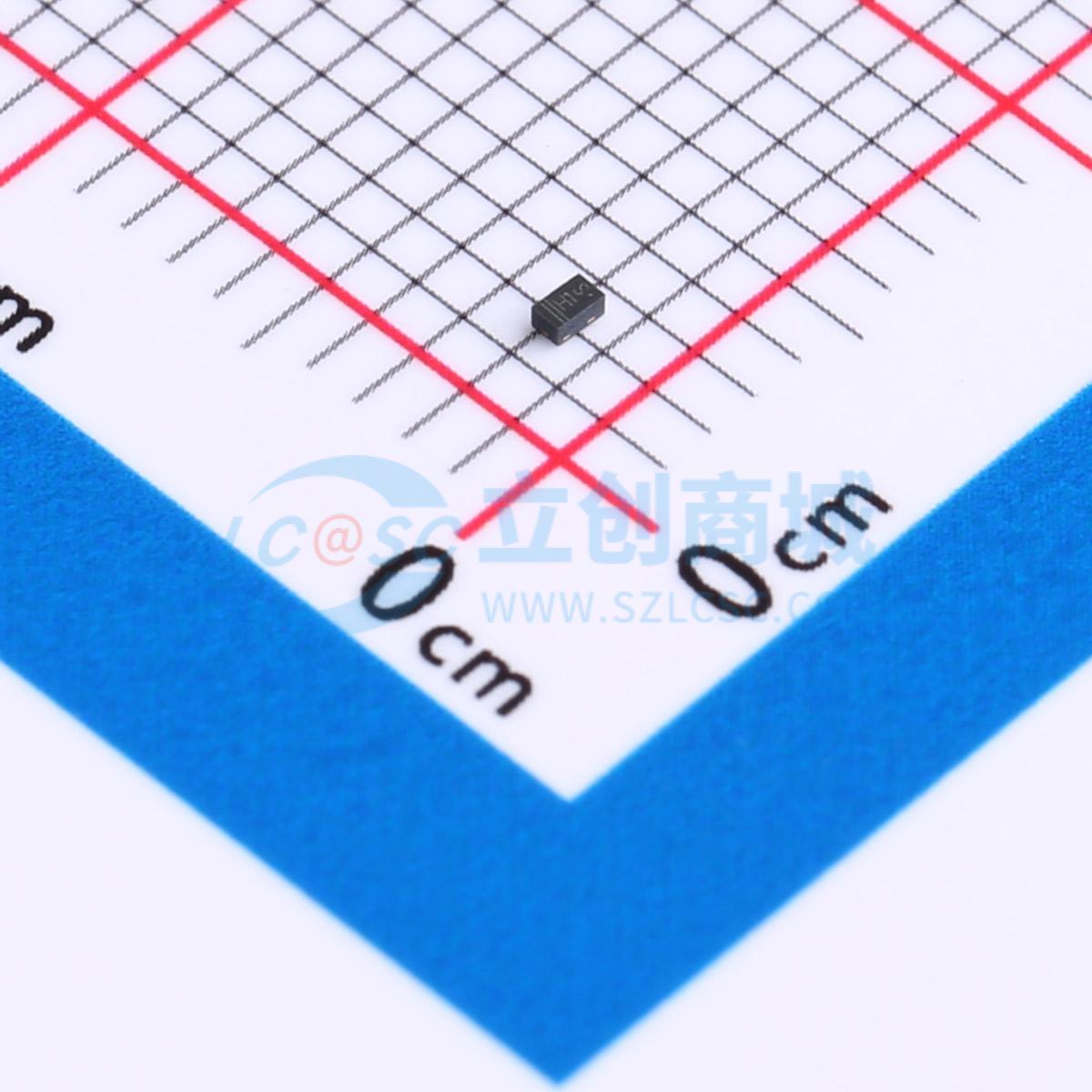

温馨提醒：图片仅供参考，商品以实物为准
UClamp1211P-ES
反向关断电压（典型值）:12V(Max) 击穿电压（最小值）:13.5V 箝位电压:16V 峰值脉冲电流:6A (8/20us) 极性:Bidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容12V，单路双向ESD静电防护器件，30kV，CJ：7pF；12V电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- UClamp1211P-ES
- 商品编号
- C5180233
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
UCLAMP1211P-ES 旨在保护电压敏感元件免受静电放电导致的损坏或闩锁。其卓越的钳位能力、低漏电流和快速响应时间为暴露于板级静电放电的设计提供了的保护。凭借其小巧的尺寸和双向设计，该器件非常适用于需要音频线路保护的手机、MP3播放器和其他便携式应用。
商品特性
- 符合 IEC 61000-4-2 第4级静电放电保护标准
- ±25kV 接触放电
- ±25kV 空气放电
- 160W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：12V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 典型结电容：7pF
应用领域
- 手机及配件
- 电池保护
- 笔记本电脑与手持设备
- 移动电话
- MP3播放器
- 外围设备
