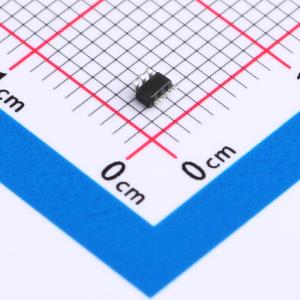

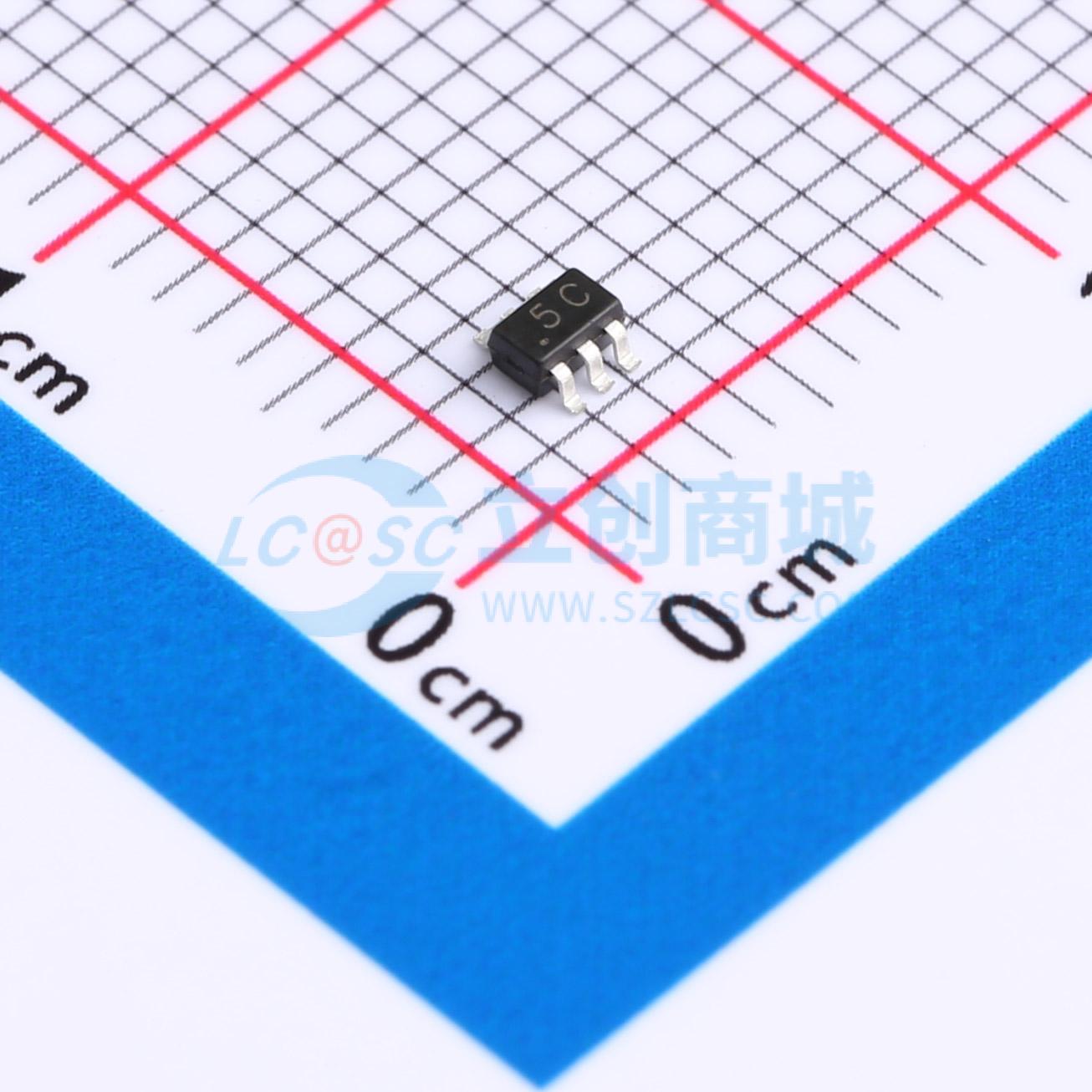

SMF05C-ES
5路单向ESD静电防护器件，30kV，CJ：100pF；笔记本/SIM卡/数码相机/仪器仪表多路防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V 5路单向ESD静电防护器件，30kV，CJ：100pF；笔记本/SIM卡/数码相机/仪器仪表多路防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMF05C-ES
- 商品编号
- C5180247
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
SMF05C-ES 旨在保护对电压敏感的元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间有限的设计中理想的静电放电保护方案。
商品特性
- 符合 IEC 61000-4-2 第4级ESD保护标准
- 接触放电保护等级：±30kV
- 空气放电保护等级：±30kV
- 峰值脉冲功率（8/20μs波形）：150W
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 可保护5条单向线路
- 典型电容值：90pF
应用领域
- 蜂窝手机及配件
- 无绳电话
- 个人数字助理
- 笔记本电脑与手持设备
- 数码相机
