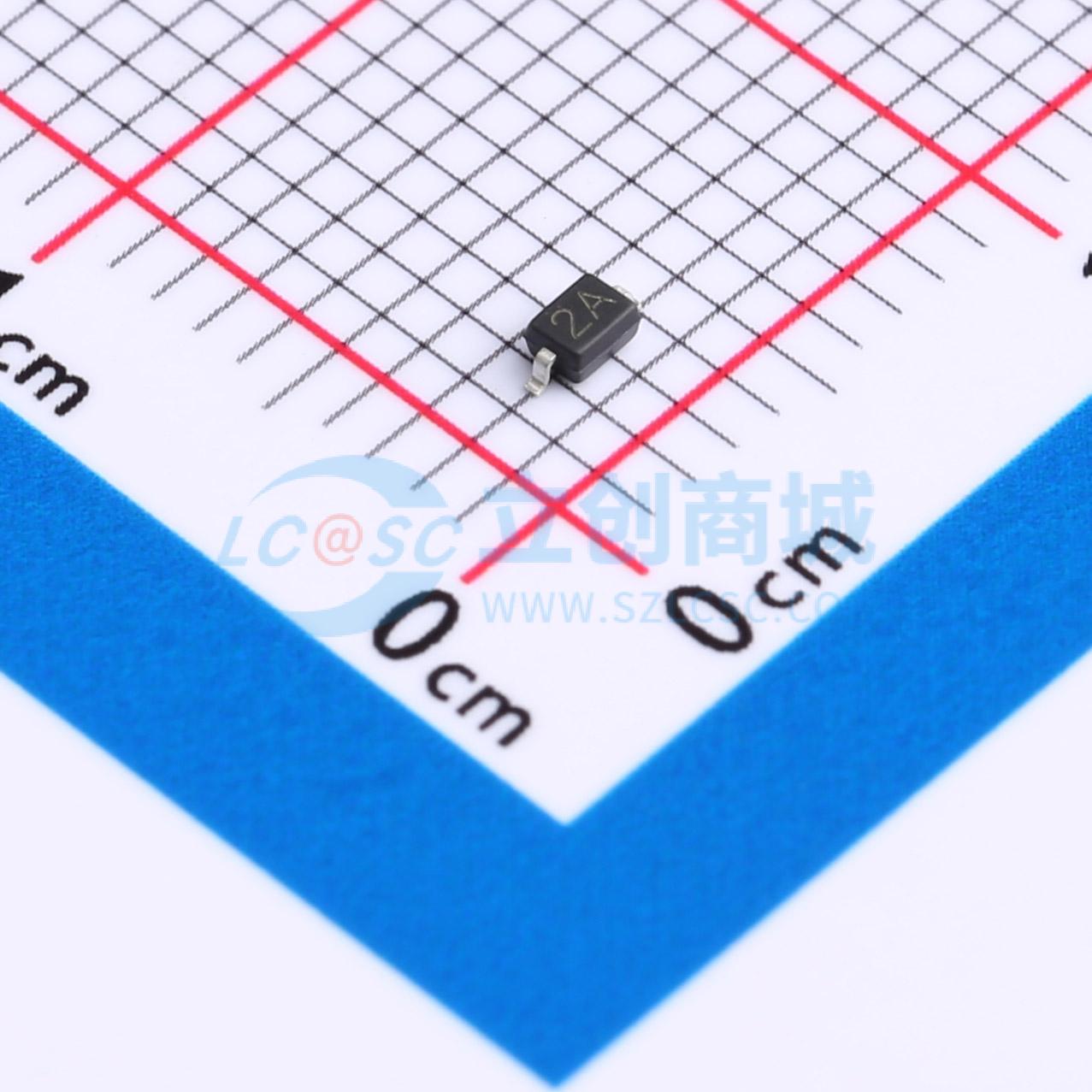

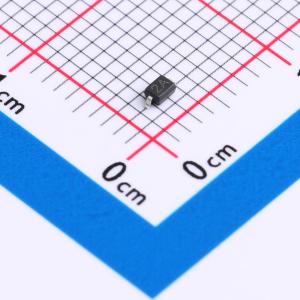

温馨提醒：图片仅供参考，商品以实物为准
SD03C-ES
普容3.3V，30A+，单路双向ESD静电防护器件，30kV，CJ：45pF；音频/视频/通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容3.3V，30A+，单路双向ESD静电防护器件，30kV，CJ：45pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SD03C-ES
- 商品编号
- C5180252
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 250W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 3.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
SD03C-ES是一款瞬态电压抑制器，设计用于保护连接至数据和传输线路的元件，防止静电放电、电快速瞬变和雷击。所有引脚均能承受使用IEC61000-4-2空气放电方法的30kV ESD脉冲。
商品特性
- 符合IEC 61000-4-2 Level 4标准的ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 360W峰值脉冲功率（8/20μs波形）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 典型结电容：46pF
应用领域
- 控制和监控系统
- 便携式电子设备
- 服务器、笔记本和台式电脑
- 机顶盒
- 通信系统
