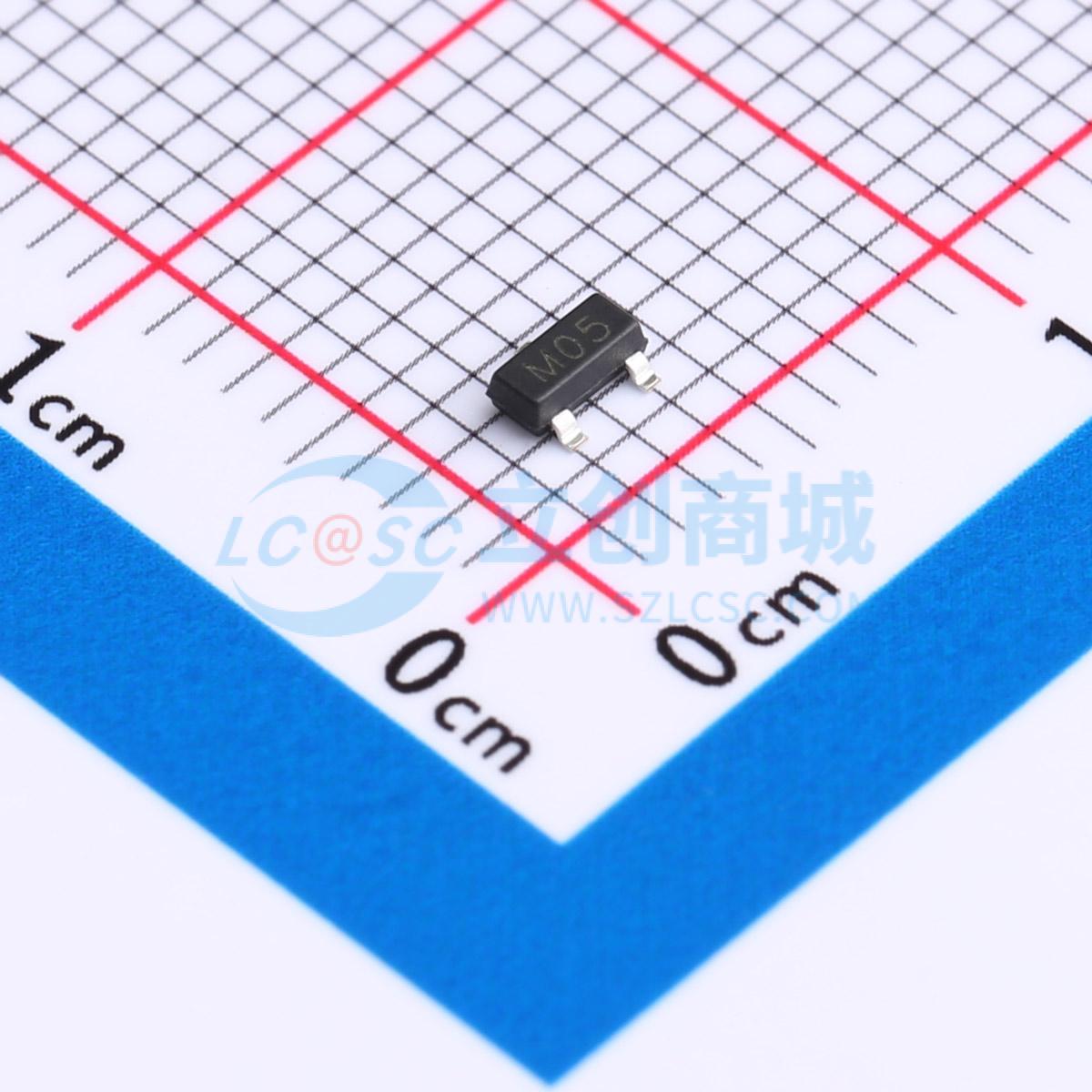

温馨提醒：图片仅供参考，商品以实物为准
SM05T1G-ES
普容5.0V，两路双向ESD静电防护器件，30kV，CJ：150pF；电源/音频/视频/通讯防护
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V，两路单向ESD静电防护器件，30kV，CJ：150pF；电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SM05T1G-ES
- 商品编号
- C5180238
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 16A | |
| 峰值脉冲功率(Ppp) | 180W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
SM05T1G-ES 是一款瞬态电压抑制器阵列，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用 IEC61000-4-2 空气放电方法时，所有引脚均能承受 30kV 的 ESD 脉冲。
商品特性
- IEC 61000-4-2 四级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 156W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- ESD 保护能力 > 15kV
- 符合 RoHS 标准
- 保护一条双向线路或两条单向线路
应用领域
-便携式电子产品-控制与监测系统-服务器、笔记本电脑和台式电脑-机顶盒-通信系统
