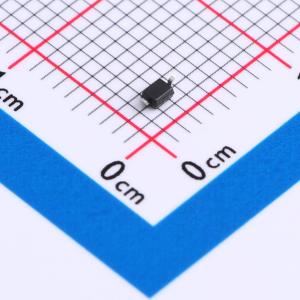

温馨提醒：图片仅供参考，商品以实物为准
GBLC15C-ES
反向关断电压（典型值）:15V(Max) 击穿电压（最小值）:16.5V 箝位电压:24V 峰值脉冲电流:6A (8/20us) 极性:Bidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBLC系列EC印字，15.0V 单路双向ESD静电防护器件，30kV，CJ：0.8pF；RJ45千兆网口高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- GBLC15C-ES
- 商品编号
- C5180214
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压(VBR) | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
GBLC15C-ES系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置。在较高工作频率或较快边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型SOD-323封装中提供了超低电容和低漏电流。
商品特性
- 符合国际电工委员会61000-4-2标准第4级静电放电防护
- ±30kV接触放电
- ±30kV空气放电
- 符合国际电工委员会61000-4-4标准电快速瞬变脉冲群防护
- 40A（5/50ns）
- 400W峰值脉冲功率（8/20μs）
- 符合有害物质限制指令
- 双向配置
- 超低电容：0.8pF（典型值）
- 低钳位电压
- 保护一路电源或输入/输出
应用领域
- 接口
- 通用输入/输出
- 音频
- 工业与服务器机器人
- 笔记本电脑和台式机
- 电视和显示器
- 可穿戴设备
