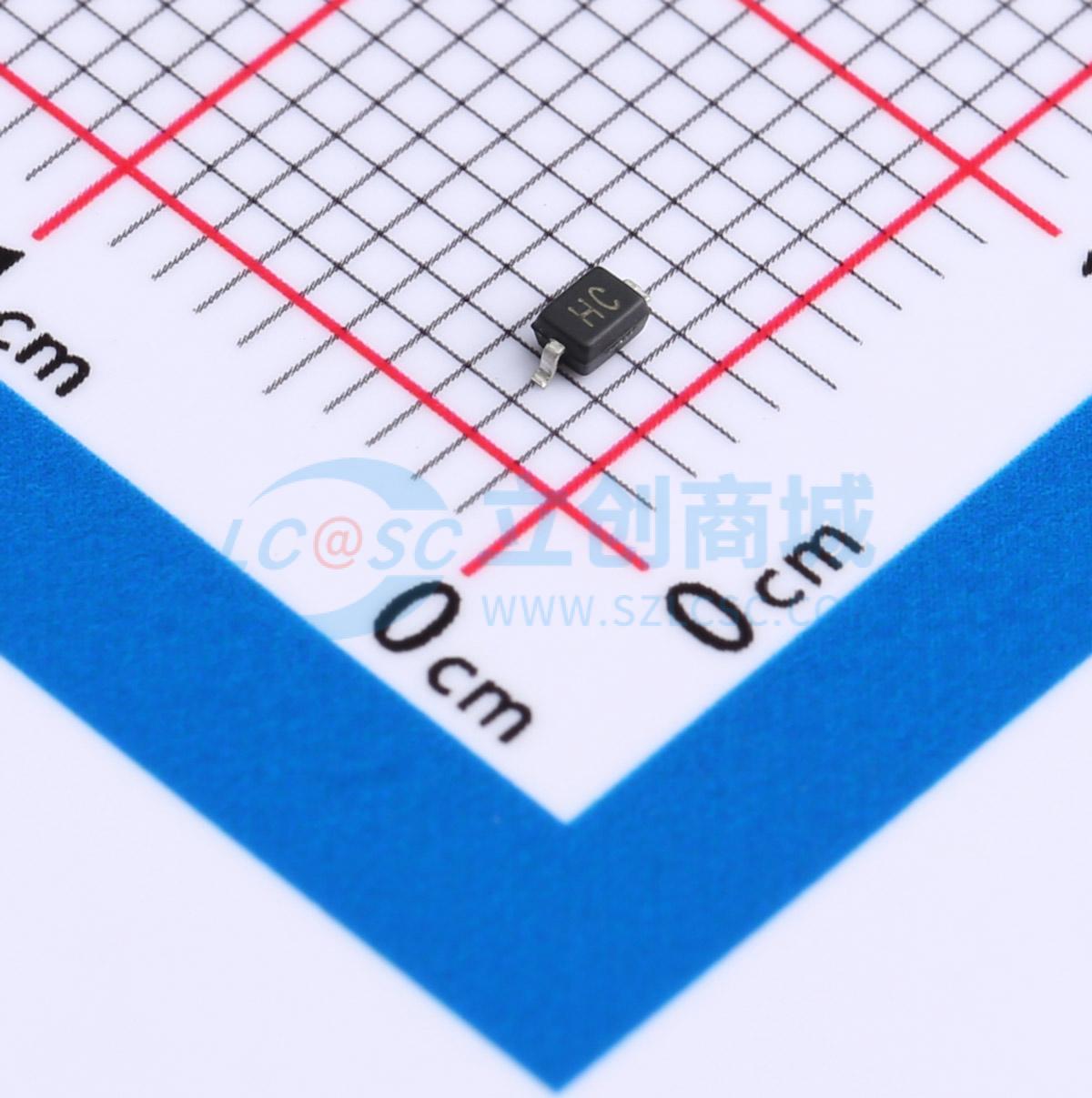

GBLC24C-ES
反向关断电压（典型值）:24V(Max) 击穿电压（最小值）:26V 箝位电压:34V 峰值脉冲电流:3A (8/20us) 极性:Bidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBLC系列HC印字，24.0V 单路双向ESD静电防护器件，15kV，CJ：0.8pF；RJ45千兆网口高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- GBLC24C-ES
- 商品编号
- C5180215
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
GBLC24C-ES 系列是超低电容瞬态电压抑制器阵列，旨在为便携式电子设备和智能手机等应用提供保护。该系列提供双向配置。在较高工作频率或较快边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型 SOD-323 封装中提供了超低电容和低漏电流。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- 接触放电保护：±30kV
- 空气放电保护：±30kV
- 符合 IEC 61000-4-4 EFT 保护标准：40A (5/50ns)
- 峰值脉冲功率：400W (8/20us)
- 符合 RoHS 标准
- 双向配置
- 超低电容：0.8pF（典型值）
- 低钳位电压
- 保护一路电源或 I/O 接口
应用领域
- USB 2.0/1.1
- 以太网 10/100/1000 Mbps
- 音频接口
- 笔记本电脑和台式机
- 电视和显示器
