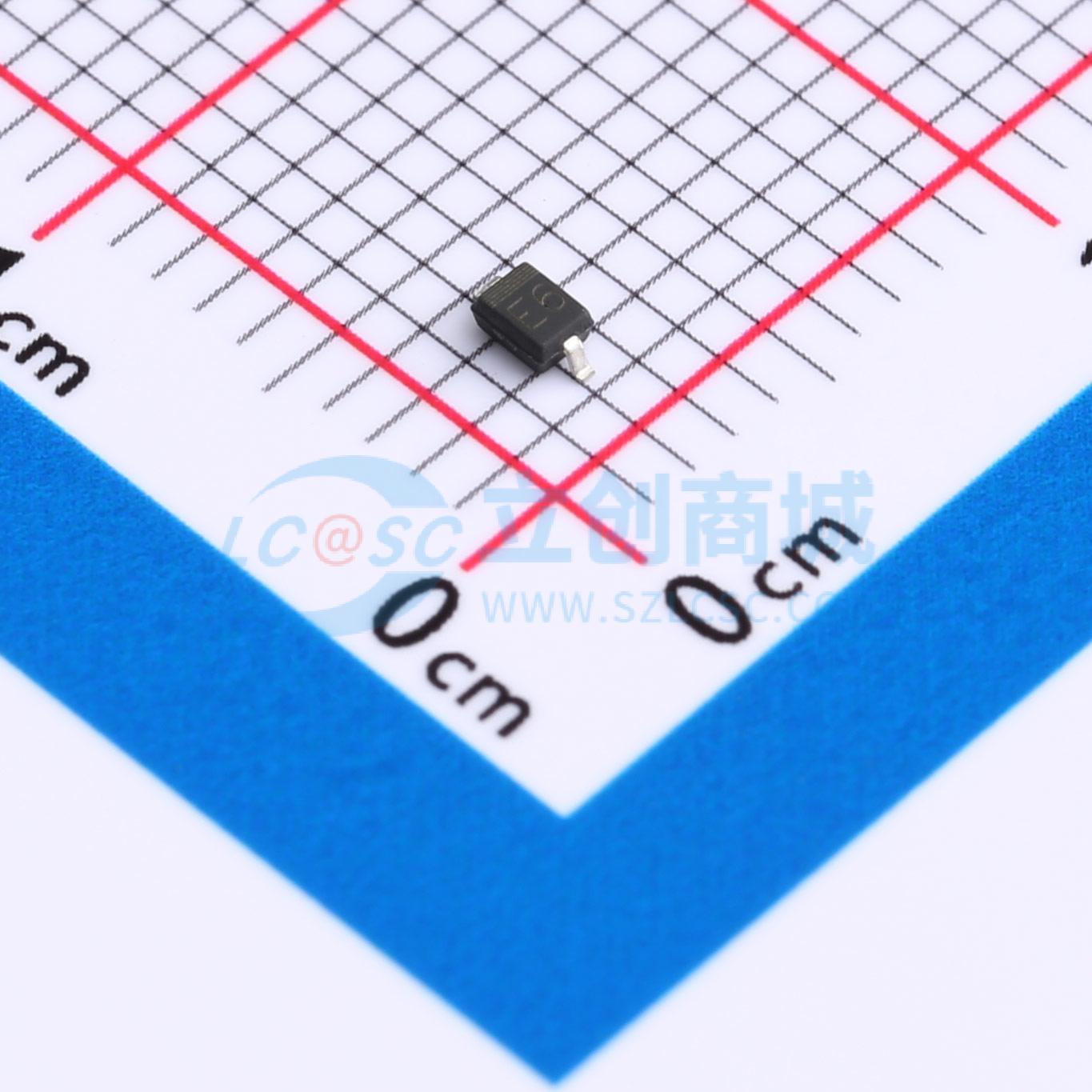

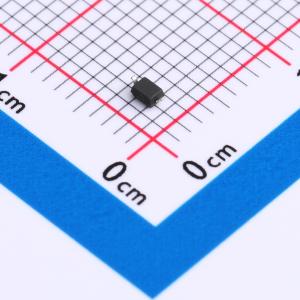

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0L1BA-ES
反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 箝位电压:18V 峰值脉冲电流:16A (8/20us) 极性:Bidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V，单路双向ESD静电防护器件，30kV，CJ：25pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD5V0L1BA-ES
- 商品编号
- C5180217
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 16A | |
| 峰值脉冲功率(Ppp) | 250W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
PESD5V0L1BA-ES是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件，使其免受静电放电、电快速瞬变和雷电的影响。所有引脚均能承受使用IEC61000-4-2空气放电方法测试的30kV ESD脉冲。
商品特性
- 符合IEC 61000-4-2第4级ESD防护标准
- 接触放电防护等级：±30kV
- 空气放电防护等级：±30kV
- 峰值脉冲功率：250W（8/20μs波形）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 典型结电容：30pF
应用领域
- 控制与监控系统
- 便携式电子设备
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
