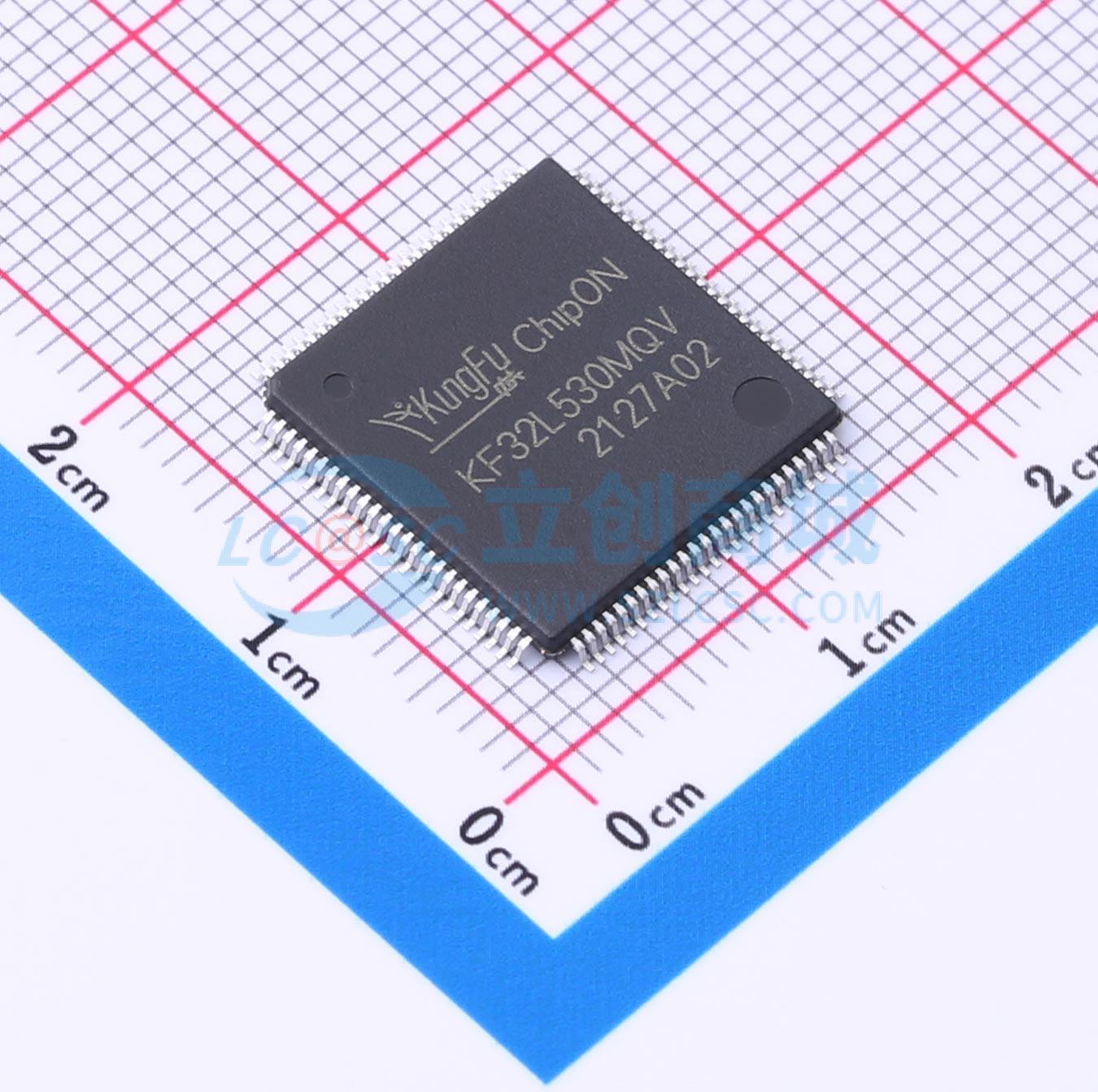

KF32L530MQV

KF32L530系列单片机是基于KF32内核架构开发的单片机。KF32为32位三级流水线结构的高性能处理器内核。KF32L530系列单片机拥有基于16位/32位混合指令的高效指令集，拥有多种操作模式。开发人员和用户可以使用未编程的单片机来制造电路板，然后对其在线编程，调试等。只要有电脑、USB下载线和编程器，即可在任何时候，任何地点，对电路板上的单片机程序进行更新。单片机提供6种基础时钟振荡器选择，分别为内部高频（INTHF）、内部低频（INTLF）、外部高频（EXTHF）、外部低频（EXTLF）、内部的PLL和低功耗4M时钟LP4M。内部的PLL可以将内部高频（INTHF）和外部高频（EXTHF）的输出时钟倍频，提供更高频率的工作时钟选择，作为系统和外设工作需要的基础时钟。通过寄存器配置，可以从6种振荡器中得到4种系统和外设运行时需要的时钟源：系统主时钟（SCLK）、低频外设时钟（LFCLK）、高频外设时钟（HFCLK）和48MHz时钟（CK48M）满足不同的需要。此外，内部低频振荡器还可以直接用于看门狗定时器、时钟故障检测或是其他低功耗外设的时钟。系统复位后，INTHF振荡器被选为系统时钟，当系统时钟需要切换时，只有当目标时钟源准备就绪（时钟源稳定，延迟标志位置1），才会发生时钟源的切换。

• 32位高性能KungFu32内核
• 工作频率最高为120MHz，可软件调节
• 基于16位/32位混合指令的高效指令集
• 3级流水线
• 32×32单周期乘法，32÷32硬件除法
• 支持中断优先级处理，实现自动中断堆栈
• 13个32位通用寄存器R0~R12
• 链接寄存器（R13）
• 堆栈指针寄存器（R14）
• 程序计数器（R15）
• 24位系统节拍定时器
• 最高512KByte FLASH，带ECC校验
• 最高128KByte RAM，其中32KByte带ECC校验
• 3个256Byte双端口RAM，带ECC校验
• 1个512Byte双端口RAM，带ECC校验
• 16KByte引导ROM
• FLASH可经受100 000次写操作
• 内嵌上电复位电路
• 低电压检测及低电压复位
• 可编程电压检测
• 硬件双看门狗
• 系统时钟6种时钟源可选
• 支持两线串行编程/在线调试
• LQFP100封装有85个通用I/O
• LQFP64封装有53个通用I/O
• QFN48封装有42个通用I/O
• 支持输入输出口设置
• 支持内置上拉/下拉功能
• 支持推挽输出和开漏输出模式
• 支持数字/模拟引脚设置
• 支持引脚功能重映射
• 施密特电平输入
• 定时器5/6高级定时器，其中定时器5/6支持ECCP5
• 定时器1/2/3/4/18/19/22/23为通用定时器，其中定时器1/2/3/4/18/19/22/23支持CCP1/2/3/4/18/19/22/23
• 定时器20/21：32位通用定时器，其中定时器20/21分别支持CCP20/21
• 定时器0：16位低功耗通用定时器，支持CCP0
• 定时器14/15：基本定时器
• 定时器7支持QEI0
• 2个7通道DMA
• 1个硬件CRC32模块
• 4个SPI总线模块（兼容I2S）
• 4个I2C总线模块（兼容SMBUS/PMBUS）
• 8个USART模块（兼容7816/LIN/IRDA功能），其中1个为低功耗USART
• 3个CAN2.0B模块，其中1个低功耗CAN
• 1个USB模块
• 1个兼容8080模式的EXIC模块
• 1个独立的RTC（万年历）
• 1个LCD显示模块，可以驱动8x44 /4x48模式
• 1个触摸模块
• 2个12位ADC模块，支持最多41个通道
• 2个DAC模块
• 4个CMP比较器模块
• 2个可编程增益放大器模块（OP）
• 5种功耗模式：正常运行模式、休眠模式、停止模式，待机模式，关断模式
• 工作电压：1.8V~3.6V
• 工作温度范围：-40~85°C
