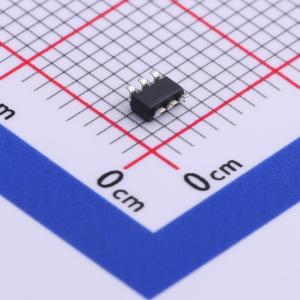

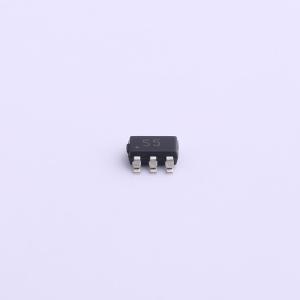

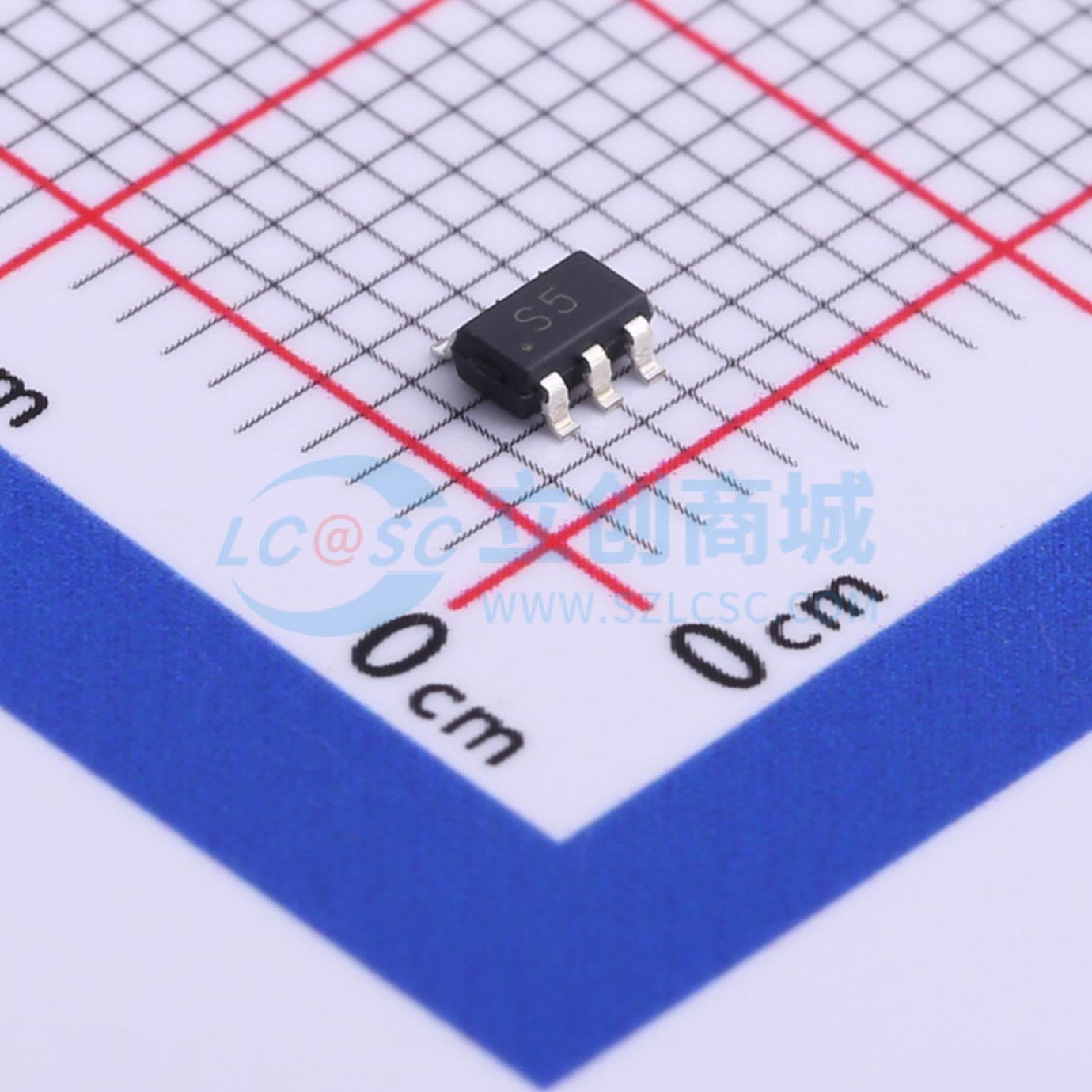

TPCDSOT23-SRV05-4
低电容4线TVS阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值 0.35 pF（I/O 到 I/O）。 超低泄漏：nA 级别。 低工作电压：5V。应用：USB 2.0 和 USB 3.0 端口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPCDSOT23-SRV05-4
- 商品编号
- C558454
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 300nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4 | |
| Cj-结电容 | 0.35pF |
商品特性
- 超低电容：典型值 0.35 pF（I/O 到 I/O）
- 超低泄漏：纳安级别
- 低工作电压：5V
- 低钳位电压
- 最多可保护 4 条数据线和 1 条电源线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试：空气放电：±25 kV，接触放电：±25 kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- 符合 ROHS 标准
应用领域
- USB 2.0 和 USB 3.0 端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express 和串行 SATA 端口
- 千兆以太网
- IEEE 1394 火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
