温馨提醒：图片仅供参考，商品以实物为准

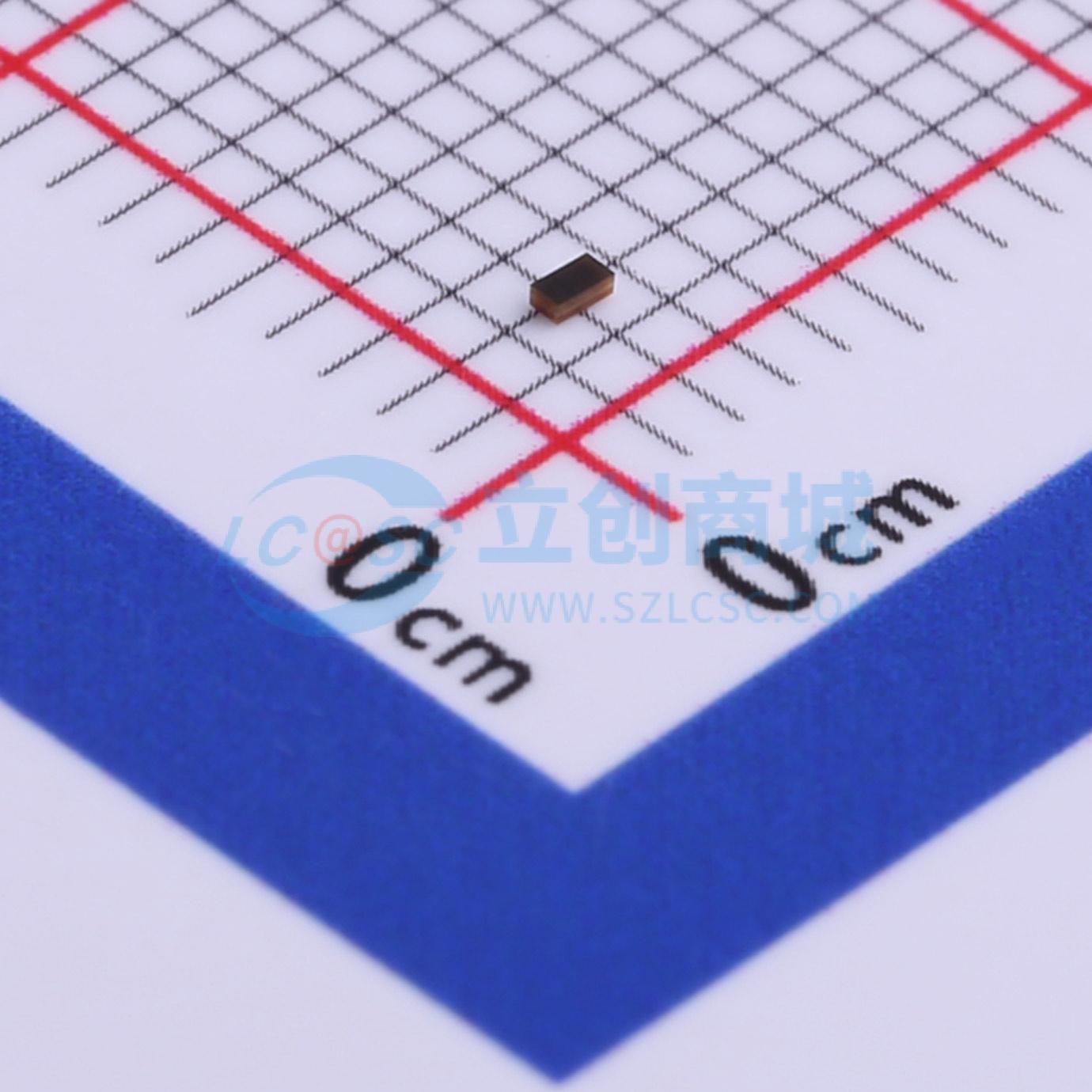

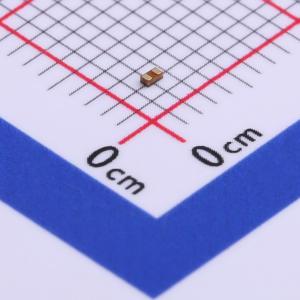

TPESD0402G15V
双向ESD 15V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0402G15V
- 商品编号
- C558618
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 40V | |
| 反向电流(Ir) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.05pF |
商品特性
- 超低电容：0.05pF（典型值）
- 低泄漏电流（<10nA）
- 快速响应时间（<1ns）
- 双向单线保护
- IEC61000 - 4 - 2（静电放电空气放电）：15kV；IEC61000 - 4 - 2（静电放电接触放电）：8kV
应用领域
- 智能手机/移动互联网设备
- 笔记本电脑/台式电脑
- 天线（手机、GPS等）
- 高速以太网
- USB 3.0和USB 3.1
