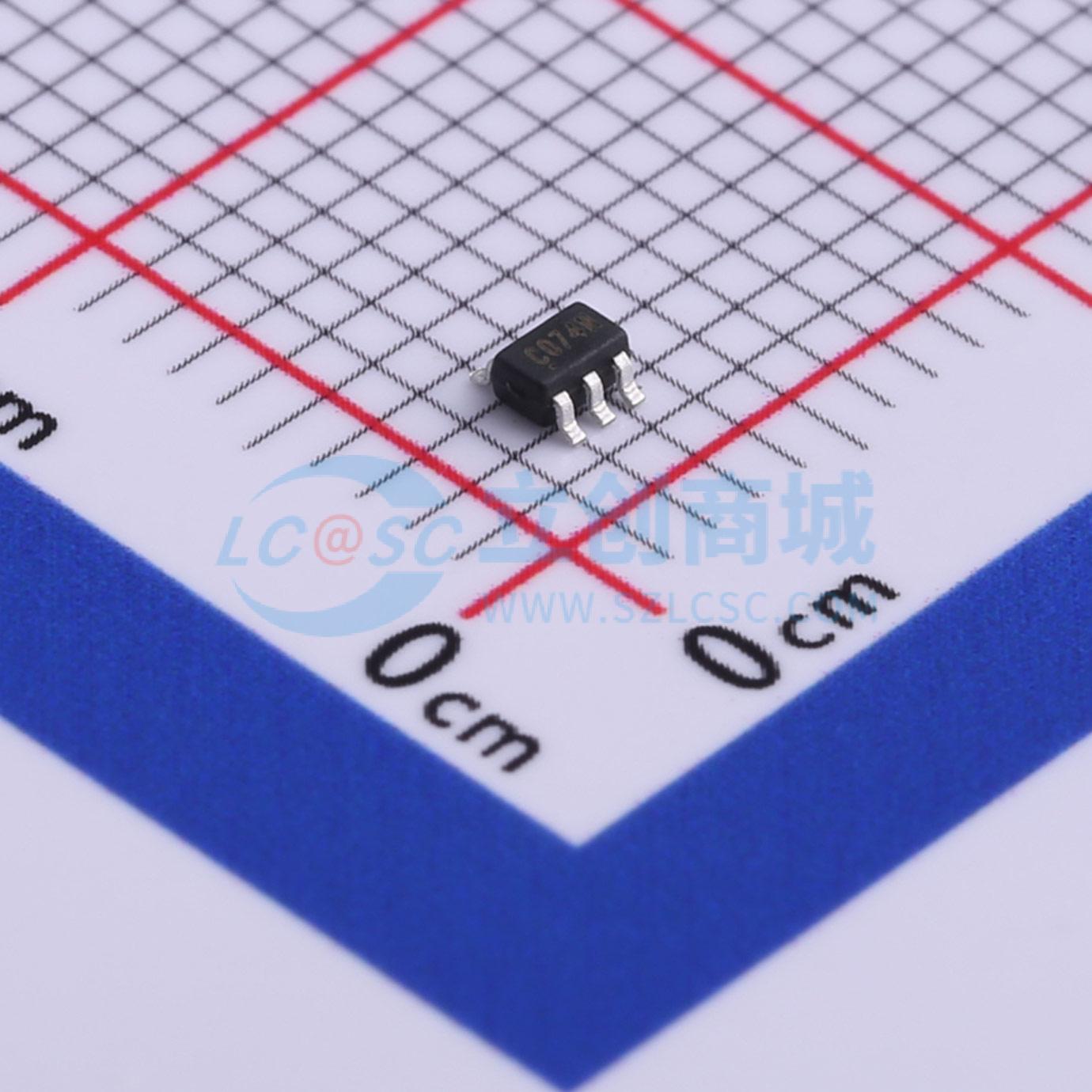

温馨提醒：图片仅供参考，商品以实物为准
TPNUP4114UCW1T2G
5V截止 峰值浪涌电流：6.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD保护4个高速I/O通道。 为每个通道提供ESD保护，符合IEC 61000-4-2（ESD）±18kV（空气），±14kV（接触）；IEC 61000-4-4（EFT）（5/50ns）3级，I/O为20A，电源为80A；IEC 61000-4-5（浪涌）6.5A（8/20μs）。 工作电压低于5V。应用：USB2.0电源和数据线保护
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNUP4114UCW1T2G
- 商品编号
- C558455
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 6.5A@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 1.5pF |
商品特性
- 为4个高速I/O通道提供ESD保护
- 为每个通道提供ESD保护，符合IEC 61000-4-2（ESD）±18kV（空气）、±14kV（接触）；IEC 61000-4-4（EFT）（5/50ns）3级，I/O为20A，电源为80A；IEC 61000-4-5（浪涌）6.5A（8/20μs）
- 适用于低于5V的工作电压
- 低电容：典型值为1.5pF
- 开启速度快，钳位电压低
- 具有内部等效TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 固态硅雪崩和有源电路触发技术
- 有环保产品可供选择
应用领域
- USB2.0电源和数据线保护
- 笔记本电脑和个人电脑
- 显示器和平板显示器
- IEEE1394火线端口
- 视频图形卡
- SIM卡端口
