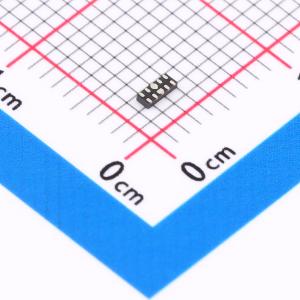

TPESD5304D-10
5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每线150W峰值脉冲功率 (tp = 8/20μs)。 保护两条或四条I/O线。 低电容：典型值0.3pF (I/O到I/O)。 低工作电压：5V。 符合RoHS标准。 IEC61000-4-2 (ESD) ±15kV (空气)，±8kV (接触)。应用：高清多媒体接口 (HDMI)。 数字视频接口 (DVI)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD5304D-10
- 商品编号
- C558440
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF |
商品特性
- 每线路150瓦峰值脉冲功率（10/8/20μs）
- 保护两条或四条I/O线路
- 低电容：典型值0.3pF（I/O到I/O）
- 低工作电压：5V
- 符合RoHS标准
- IEC61000-4-2（ESD）±15KV（空气），±8KV（接触）
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）5A（8/20μs）
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）
- MDDI端口
- PCI Express
- 串行ATA
