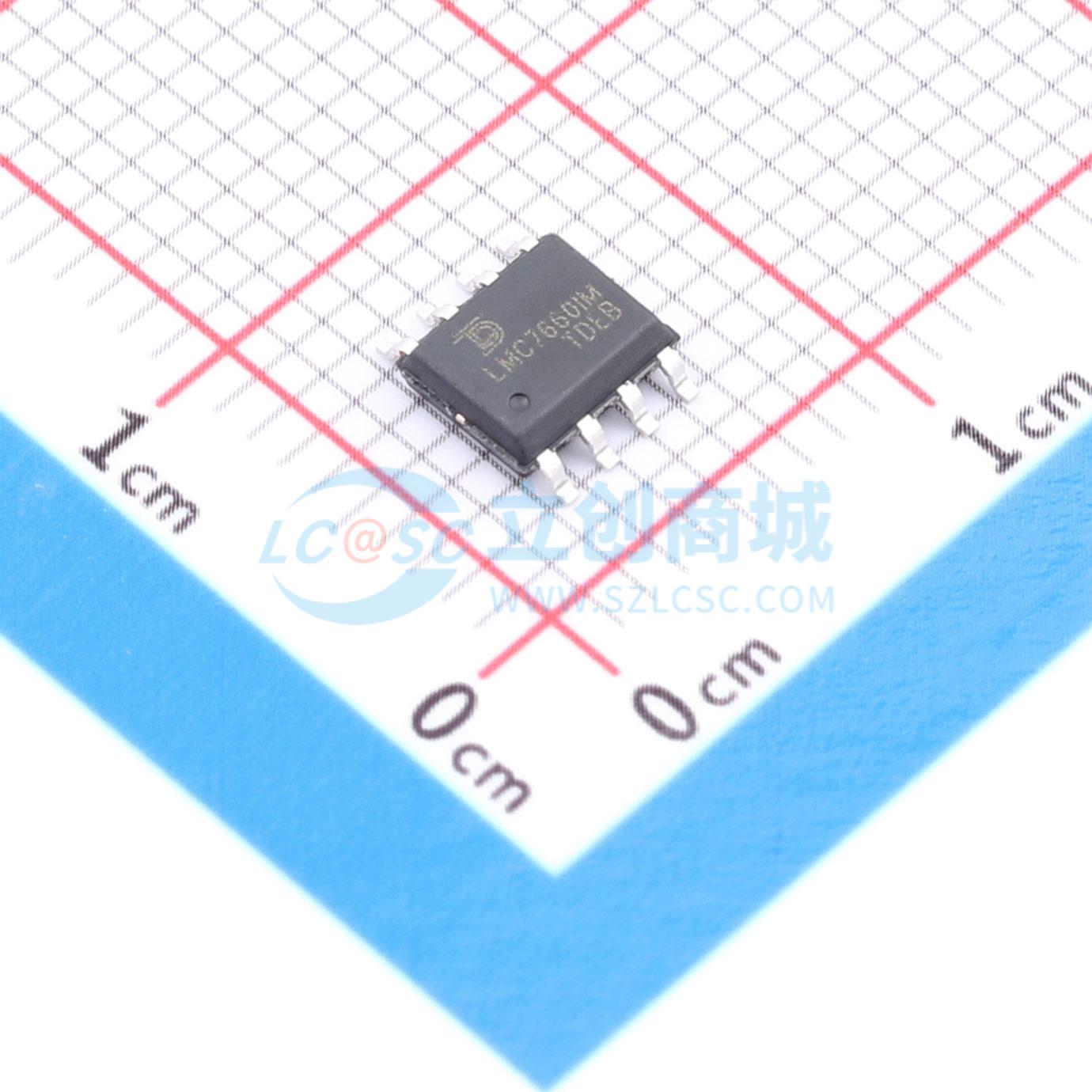

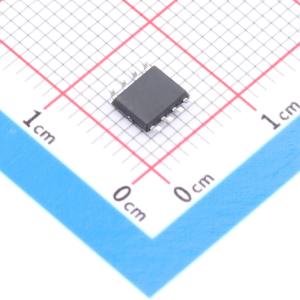

LMC7660IMX/NOPB-TUDI

LMC7660是单片CMOS电源电路，与之前的器件相比具有独特的性能优势。LMC7660可将输入范围为+1.5V至+10V的正电压转换为-1.5V至-10V的负电压，实现电源电压转换。电荷泵和电荷存储功能仅需2个非关键外部电容器。LMC7660也可连接成电压倍增器，在+10V输入时可产生高达+18.6V的输出电压。芯片上包含一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。一个独特的逻辑元件可检测器件中最负的电压，确保输出N沟道开关源极-衬底结不被正向偏置，从而保证无闩锁操作。当未加载时，对于5.0V的输入电源电压，振荡器以10kHz的标称频率振荡。可通过在“OSC”端子添加外部电容器来降低该频率，或者用外部时钟驱动振荡器。“LV”端子可接地以绕过内部串联稳压器，改善低电压（LV）操作。在中高电压（+3.5V至+10V）下，LV引脚浮空以防止器件闩锁。

• 将+5V逻辑电源简单转换为±5V电源
• 简单的电压倍增（VOUT = (-) nVIN）
• 典型开路电压转换效率99.9%
• 典型功率效率98%
• 宽工作电压范围1.5V至10V
• 易于使用，仅需2个外部非关键无源元件

• 动态随机存取存储器的板载负电源
• 局部微处理器（8080类型）负电源
• 低成本负电源
• 数据采集系统
