温馨提醒：图片仅供参考，商品以实物为准

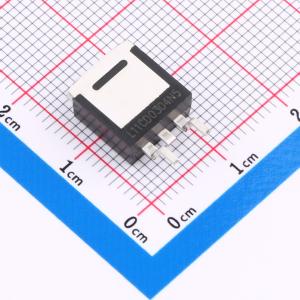

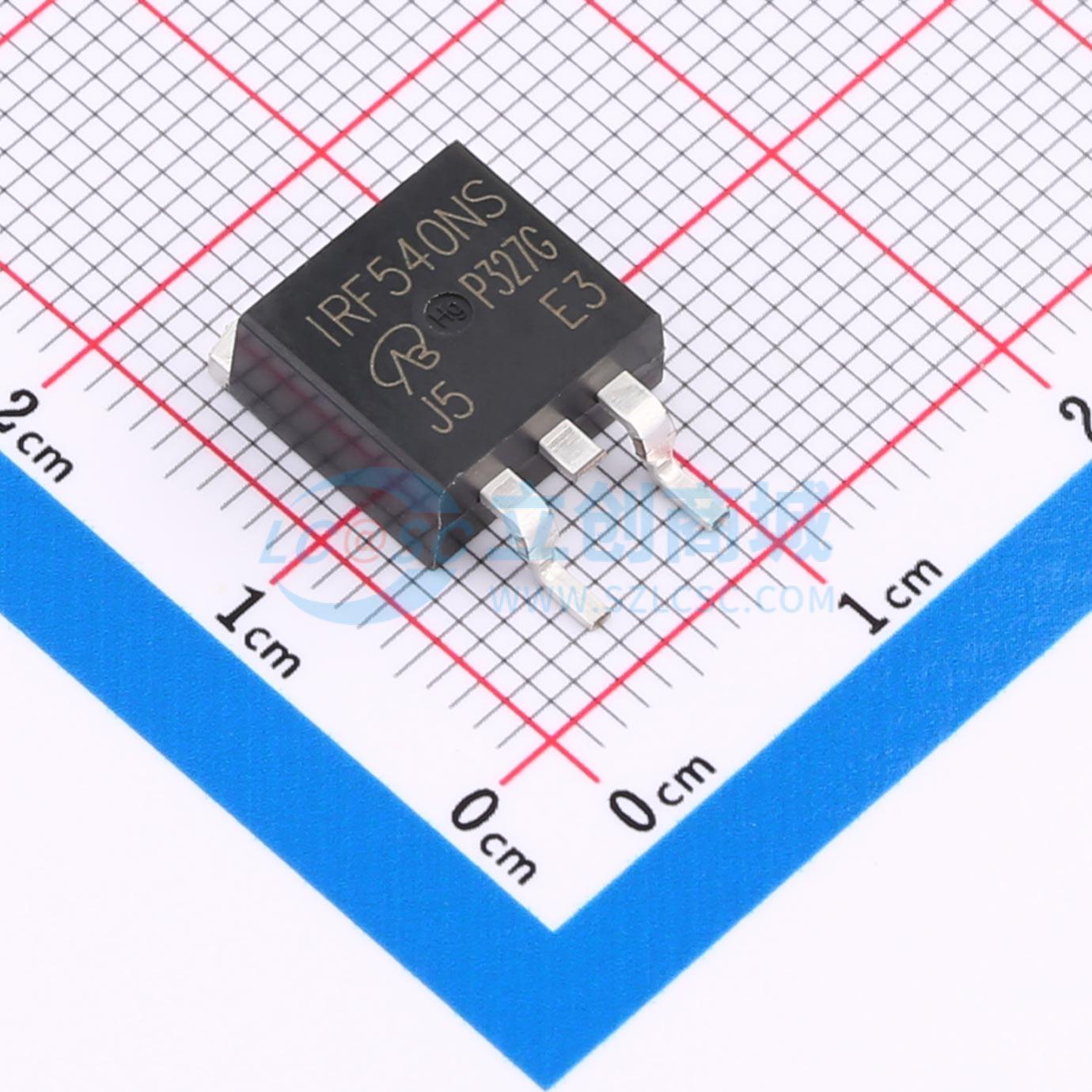

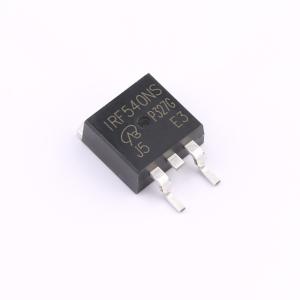

IRF540NSTRPBF-VB
1个N沟道 耐压:100V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道功率MOSFET，具有高性能和可靠性，采用Trench工艺制造，适合要求高效率和高功率的电源和驱动器应用。TO263；N—Channel沟道,100V；45A；RDS(ON)=30mΩ@VGS=10V,VGS=20V；Vth=1~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IRF540NSTRPBF-VB
- 商品编号
- C558143
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 管装
- 商品毛重
- 2.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 30mΩ@10V；35mΩ@4.5V | |
| 耗散功率(Pd) | 127W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 3.1nF | |
| 反向传输电容(Crss) | 150pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 410pF |
商品特性
- 沟槽功率MOSFET
- 175 °C结温
- 低热阻封装
- 提供符合RoHS标准的N沟道MOSFET
