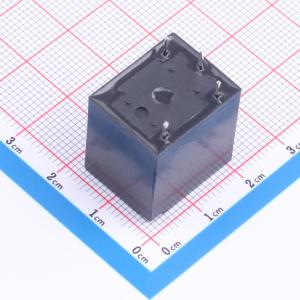

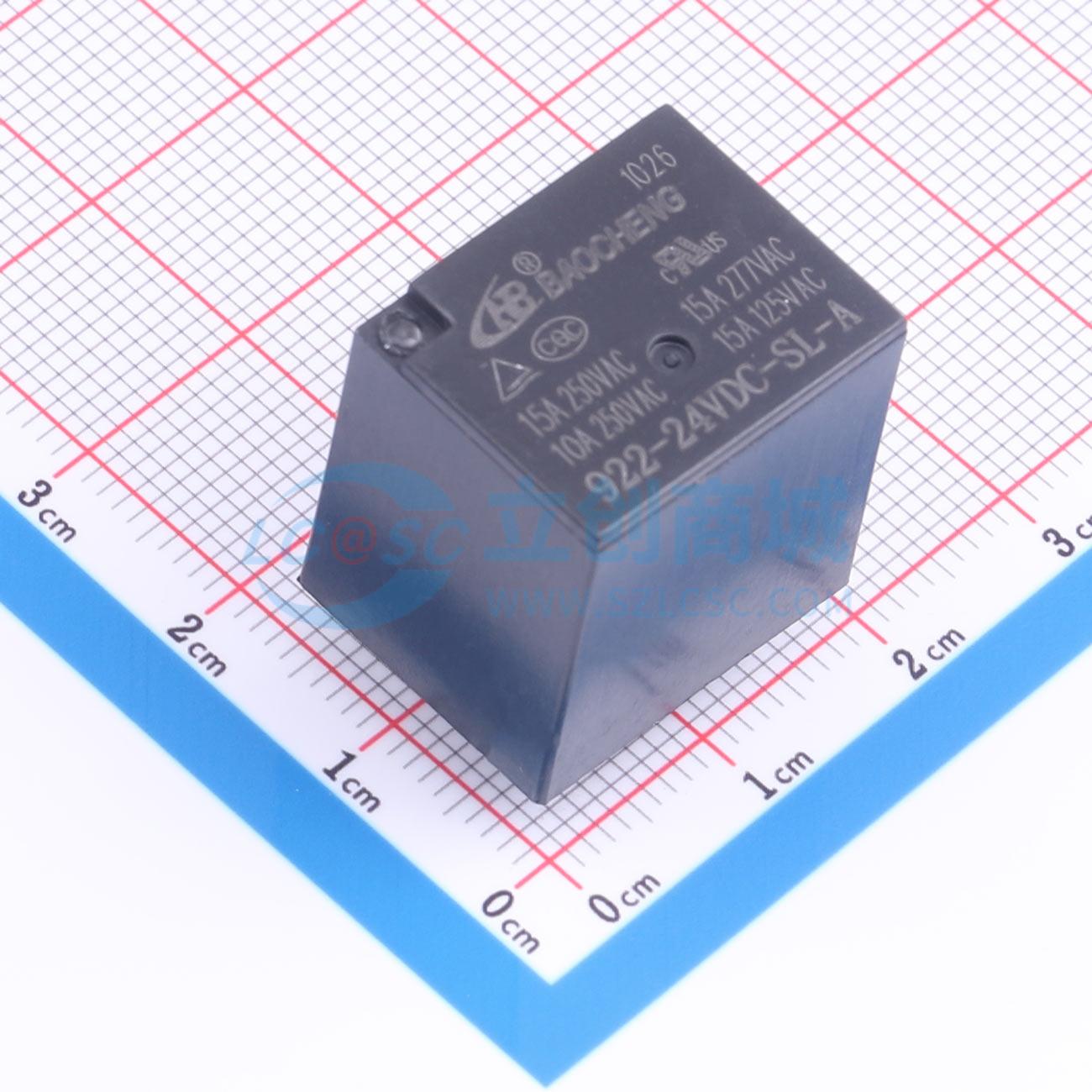

922-24VDC-SL-A 15A
小型通用继电器，体积小、重量轻、线圈功耗低，高常开触点负载能力，可直接焊接在印刷线路板，可提供低卤低溴产品
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线圈电压： DC24V 触点形式： 一组常开 引脚数量： 4pin 阻性负载： 15A 250VAC
- 品牌名称
- NBC(宝橙)
- 商品型号
- 922-24VDC-SL-A 15A
- 商品编号
- C54622880
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 11.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 15A@125VAC；15A@250VAC；15A@277VAC；10A@250VAC | |
| 最大切换电压 | 277V@AC；24V@DC | |
| 额定线圈功率 | 360mW | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 1.6kΩ | |
| 接触电阻 | 50mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 20.3mm | |
| 宽度 | 16.5mm | |
| 高度 | 20.5mm |
商品特性
- 体积小，重量轻，线圈功耗低
- 高常开触点负载能力
- 可直接焊接在印刷线路板中
- 可提供低卤，低溴产品
- 用于家用电器、自动化系统、电子设备、仪器仪表、充电设备、音响监控等高浪涌电流的场合
