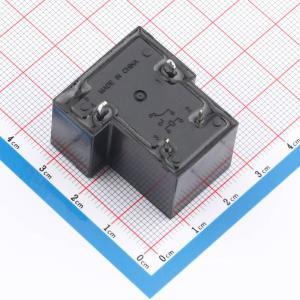

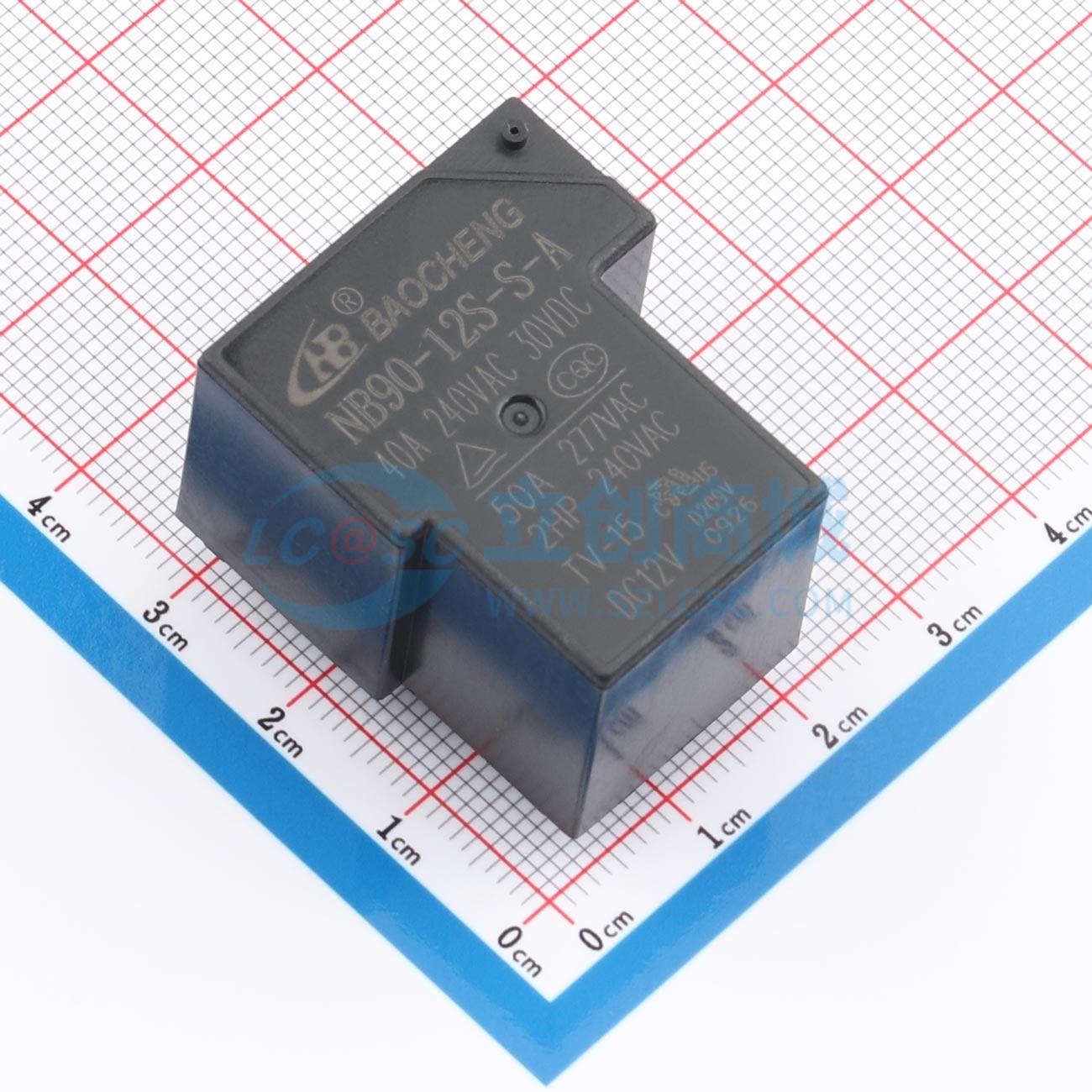

NB90-12S-S-A 50A D209V
超小型大功率继电器，适用于新能源设备和交流充电桩，抗冲击能力强，F级线圈绝缘，符合欧盟环保要求，防焊剂型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线圈电压：DC12V 触点形式：一组常开 引脚数量：4pin 阻性负载：40A 250VAC
- 品牌名称
- NBC(宝橙)
- 商品型号
- NB90-12S-S-A 50A D209V
- 商品编号
- C54622890
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 28.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 40A@240VAC；50A@277VAC | |
| 最大切换电压 | 277V@AC | |
| 额定线圈功率 | 1.5W | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 50A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 96Ω | |
| 接触电阻 | 10mΩ | |
| 动作时间 | 20ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 32mm | |
| 宽度 | 27.2mm | |
| 高度 | 20mm |
商品特性
- 触点切换能力：最大50A
- 触点间隙GAP 3.0mm产品
- 触点与线圈间耐压4KVAC，触点间耐压4KVAC
- 大功率产品，适用于新能源设备、交流充电桩，抗冲击能力强（耐受短路电流3KA）
- F级线圈绝缘等级，符合欧盟环保要求产品，防焊剂型
