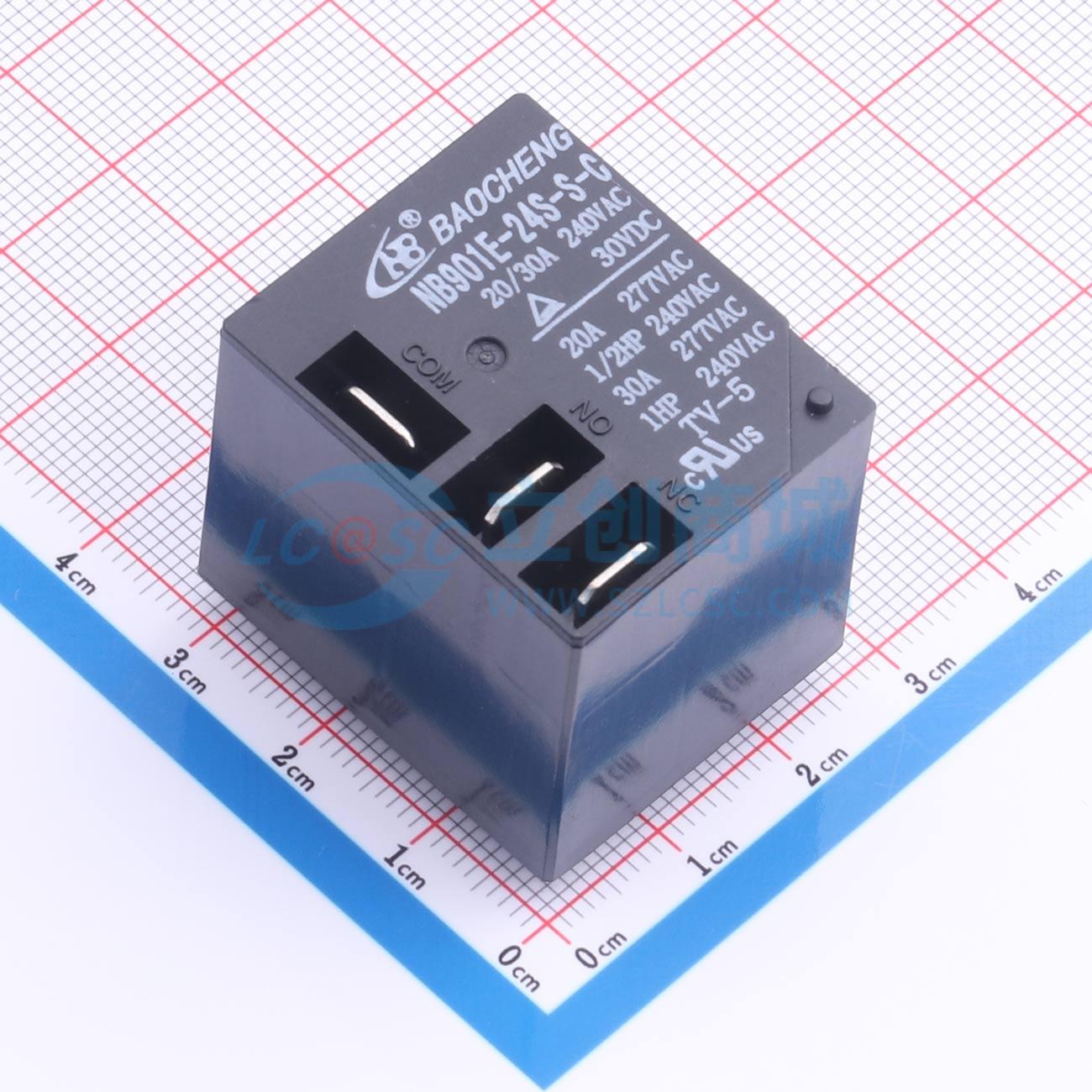

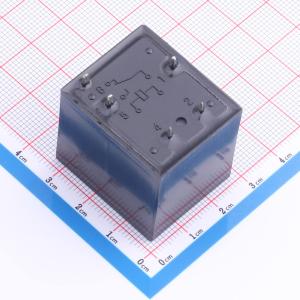

温馨提醒：图片仅供参考，商品以实物为准
NB901E-24S-S-C 30A/20A
超小型大功率继电器，具备防尘型和塑封型封装形式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线圈电压：DC24V 触点形式：一组转换 引脚数量：5pin 阻性负载： NO:30A 250VAC NC:20A 250VAC
- 品牌名称
- NBC(宝橙)
- 商品型号
- NB901E-24S-S-C 30A/20A
- 商品编号
- C54622893
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 31.592克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 30A@240VAC；30A@30VDC；30A@277VAC；20A@30VDC；20A@240VAC；20A@277VAC | |
| 最大切换电压 | 277V@AC；30V@DC | |
| 额定线圈功率 | 600mW | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 40A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 960Ω | |
| 接触电阻 | 50mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 10ms | |
| 工作温度 | -55℃~+85℃ | |
| 长度 | 32mm | |
| 宽度 | 27.2mm | |
| 高度 | 28.5mm |
商品特性
- 触点切换能力：30A
- 触点与线圈间耐压2500VAC
- F级线圈绝缘等级
- 防尘型、塑封型
- 外形尺寸：(32×27.2×28.5)mm
