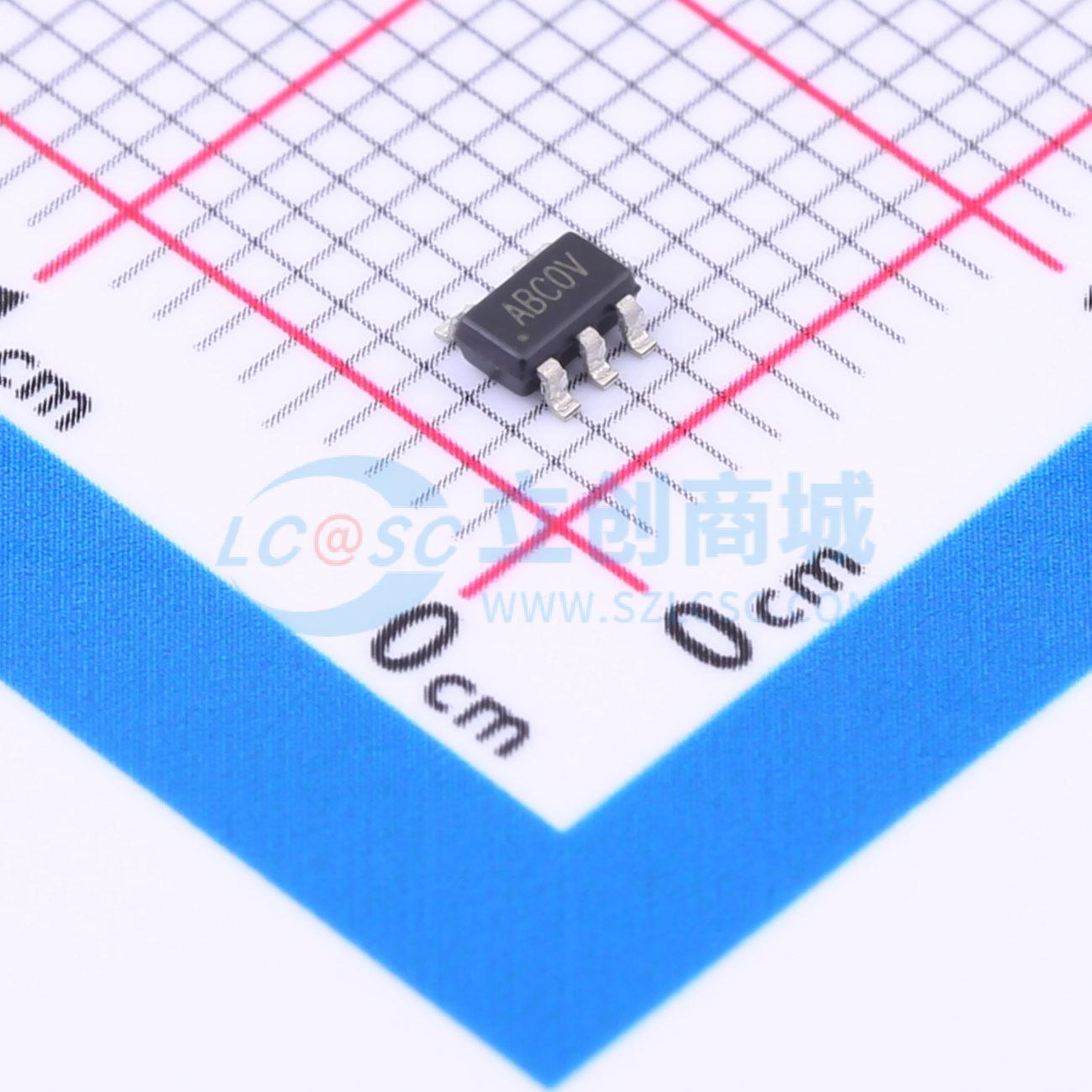

HT8096ARTZ

1.5MHz 1A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT8096A 是一款高效同步降压调节器,采用恒定频率电流模式架构。输入电压范围为2.5V至6V,开关频率为1.5MHz,无需肖特基二极管。低静态电流和轻载时的PWM/PFM模式提供了高效率。支持0.6V反馈参考电压,适用于单节锂离子电池供电的应用。
品牌名称: HTCSEMI(海天芯)
商品型号: HT8096ARTZ
商品编号: C5158910
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.042克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

HT8096A是一款高效的单片同步降压稳压器，采用恒频、电流模式架构。该器件有可调版本。无负载时的电源电流为40μA，关机时降至<1μA。2.5V至6V的输入电压范围使HT8096A非常适合单节锂离子电池供电的应用。100%占空比可实现低压差运行，延长便携式系统的电池使用寿命。PWM/PFM模式运行可为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感和电容。0.6V的反馈参考电压可轻松支持低输出电压。HT8096A采用薄型（1mm）5引脚薄型SOT封装，并有可调版本。

商品特性

高效率：高达96%
2.5V至6V输入电压范围
1.5MHz恒频运行
无需肖特基二极管
低压差运行：100%占空比
轻载时采用PFM模式以实现高效率
过温保护
低静态电流：40μA
短路保护
浪涌电流限制和软启动
SOT23 - 5封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
个人数字助理（PDA）
便携式仪器
数码静态和摄像机
PC卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	-
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
