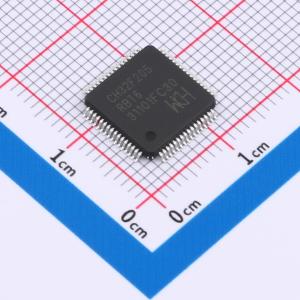

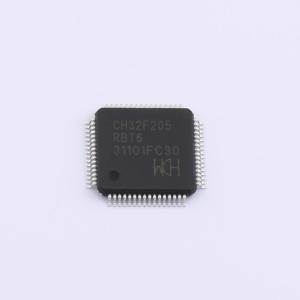

CH32F205RBT6

CH32F2x系列是基于32位ARM Cortex - M3内核的工业级通用微控制器。时钟速度可达144MHz。GPIO独立供电（与系统电源分开）。新增资源：随机数发生器、4个运算放大器、TouchKey检测、USART/UART增加到8个、电机定时器增加到4个，以及扩展的32位通用定时器。专用接口：内置PHY收发器的USB2.0高速接口（480Mbps）、可达千兆的以太网MAC、集成10M - PHY模块。支持BLE5.3。CH32F2x配备多个资源，如时钟安全、电源管理、双DMA、ADC、DAC、SPI、I²C、DVP、SDIO、CAN、FSMC等。可应用于多采集和多通信方向的综合应用场景。

• 核心：
  • 32位ARM Cortex - M3核心
  • 单周期乘法和硬件除法
  • 中断技术，故障处理机制
  • 144MHz时钟速度
• 内存：
  • 最大128KB易失性内存SRAM
  • 480KB CodeFlash（零等待应用区 + 非零等待数据区）
  • 28KB BootLoader
  • 128B非易失性系统配置内存
  • 128B用户定义内存
• 电源管理和低功耗模式：
  • 系统电源VDD：3.3V（额定）
  • GPIO单元独立电源VIO：3.3V（额定）
  • 低功耗模式：睡眠、停止、待机
  • VBAT独立为RTC和备份寄存器供电
• 时钟与复位：
  • 内置工厂校准的8MHz RC振荡器
  • 内置40kHz RC振荡器
  • 内置PLL，可选CPU时钟高达144MHz
  • 高速外部3~25MHz振荡器
  • 低速外部32.768kHz振荡器
  • 上电/掉电复位，可编程电压检测器
• 实时时钟（RTC）：32位独立定时器
• 双18通道通用DMA控制器：
  • 18通道，支持环形缓冲区
  • 支持TIMx/ADC/DAC/USART/I²C/SPI/I2S/SDIO
• 4个运算放大器：与ADC和TIMx相连
• 12位DAC × 2
• 12位ADC × 2：
  • 模拟输入范围：VSSA - VDDA
  • 16个外部信号 + 2个内部信号
  • 片上温度传感器
  • 双ADC转换模式
• 16通道TouchKey检测
• 定时器：
  • 4个16位高级定时器，带死区控制和紧急制动；可为电机控制提供PWM互补输出
  • 3个16位通用定时器，提供输入捕获/输出比较/PWM/脉冲计数/增量编码器输入
  • 一个32位或16位通用定时器
  • 2个基本定时器
  • 2个看门狗定时器（独立看门狗和窗口看门狗）
  • 系统时基定时器：24位向下计数器
• 通信接口：
  • 8个USART接口（由5个UART组成）
  • 2个I²C接口（支持SMBus/PMBus）
  • 3个SPI接口（SPI2、SPI3用于I2S2、I2S3）
  • USB2.0全速设备接口（全速和低速）
  • USB2.0全速主机/设备接口
  • USB2.0全速OTG接口
  • USB2.0高速主机/设备接口（内置PHY）
  • 2个CAN接口（2.0B主动）
  • SDIO主机接口（MMC、SD/SDIO、CE - ATA）
  • FSMC内存接口
  • 数字视频端口（DVP）
  • 千兆以太网控制器MAC，10M PHY收发器
  • 蓝牙低功耗（BLE）5.3
• 快速GPIO端口：
  • 80个I/O端口，映射16个外部中断
  • 安全特性：CRC计算单元，96位唯一ID
  • 调试模式：串行2线调试（SWD）接口
  • 封装：LQFP和QFN
