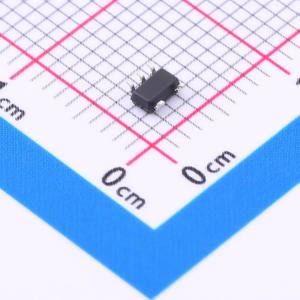

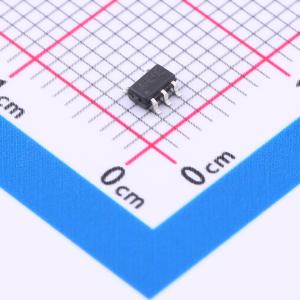

温馨提醒：图片仅供参考，商品以实物为准
HT8089ARTZ
高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT8089A是一款高效率的同步降压转换器,输入电压范围为2.5V至5.5V,开关频率为1.2MHz。它支持低静态电流和过温保护,适用于便携式设备和电池供电系统。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8089ARTZ
- 商品编号
- C5158913
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
HT8089A是一款高效的单片同步降压稳压器，采用恒频电流模式架构。该器件有可调版本。无负载时的电源电流为40μA，关机时降至<1μA。2.5V至5.5V的输入电压范围使HT8089A非常适合单节锂离子电池供电的应用。100%占空比可实现低压差运行，延长便携式系统的电池寿命。PWM/PFM模式运行可为对噪声敏感的应用提供极低的输出纹波电压。 开关频率内部设定为1.2MHz，允许使用小型表面贴装电感和电容。0.6V的反馈参考电压可轻松支持低输出电压。 HT8089A采用低外形（1mm）5引脚薄型SOT封装，并有可调版本。
商品特性
- 高效率：高达96%
- 2.5V至5.5V输入电压范围
- 1.2MHz恒频运行
- 无需肖特基二极管
- 低压差运行：100%占空比
- 轻载时采用PFM模式以实现高效率
- 过温保护
- 低静态电流：40μA
- 短路保护
- 过压保护
- 浪涌电流限制和软启动
- SOT23 - 5和DFN22 - 6封装
应用领域
- 蜂窝电话和智能手机
- 无线和DSL调制解调器
- 个人数字助理（PDA）
- 便携式仪器
- 数码相机和摄像机
- PC卡
