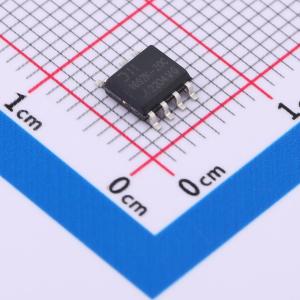

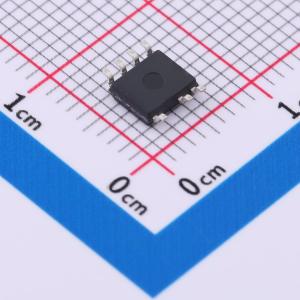

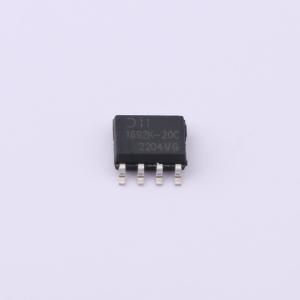

温馨提醒：图片仅供参考，商品以实物为准
AL1692K-20CS7-13
AL1692K-20CS7-13
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIODES AL1692K是一款高性能、高功率因数、高效率、大电流的精密升压、升降压和反激式可调光LED驱动器。该器件适用于可控硅（TRIAC）调光LED灯应用，可在宽输入电压和负载调节范围内提供精确的输出电流。它采用升压拓扑结构，效率高于90%，满足最新的高效要求。较宽的开关频率工作在边界导通模式（BCM），便于进行电磁干扰（EMI）/电磁兼容性（EMC）设计和测试。AL1692K LED驱动器集成了一个600V/2A的高压MOSFET。它可同时覆盖120Vac和230Vac的可控硅（TRIAC）调光应用，无需外部高压MOSFET，从而降低了系统物料清单（BOM）成本。AL1692K内置热折返保护功能，可自动降低输出电流。其他保护功能也增强了LED照明系统的安全性和可靠性。该器件的可控硅（TRIAC）调光曲线符合NEMA SSL6标准，适用于各种前沿和后沿调光器，可实现低至1%的深度调光。AL1692K采用SO - 7封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL1692K-20CS7-13
- 商品编号
- C5157843
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 8.5V~18V | |
| 开关频率 | 4kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 工作电压(AC) | 120VAC~230VAC | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
DIODES AL1692K是一款高性能、高功率因数、高效率、大电流的精密升压、升降压和反激式可调光LED驱动器。该器件适用于可控硅（TRIAC）调光LED灯应用，可在宽输入电压和负载调节范围内提供精确的输出电流。它采用升压拓扑结构，效率高于90%，满足最新的高效要求。较宽的开关频率工作在边界导通模式（BCM），便于进行电磁干扰（EMI）/电磁兼容性（EMC）设计和测试。 AL1692K LED驱动器集成了一个600V/2A的高压MOSFET。它可同时覆盖120Vac和230Vac的可控硅（TRIAC）调光应用，无需外部高压MOSFET，从而降低了系统物料清单（BOM）成本。AL1692K内置热折返保护功能，可自动降低输出电流。其他保护功能也增强了LED照明系统的安全性和可靠性。 该器件的可控硅（TRIAC）调光曲线符合NEMA SSL6标准，适用于各种前沿和后沿调光器，可实现低至1%的深度调光。 AL1692K采用SO - 7封装。
商品特性
- 高效率 >90%（升压拓扑）
- 精确的电流检测容差：± 3%
- 低启动电流：典型值100μA
- 低工作电流：210μA（开关频率为4kHz时）
- 单绕组电感
- 广泛兼容可控硅（TRIAC）调光器
- 集成600V/2A MOSFET
- 符合NEMA SSL6调光曲线
- 内部保护功能：
- 欠压锁定（UVLO）
- 前沿消隐（LEB）
- 逐周期过流保护（OCP）
- 输出开路/短路保护（OVP/OSP）
- 热折返保护（TFP）
- 过温保护（OTP）
- SO - 7封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 市电可控硅（TRIAC）调光LED灯
- 离线式LED电源驱动器
