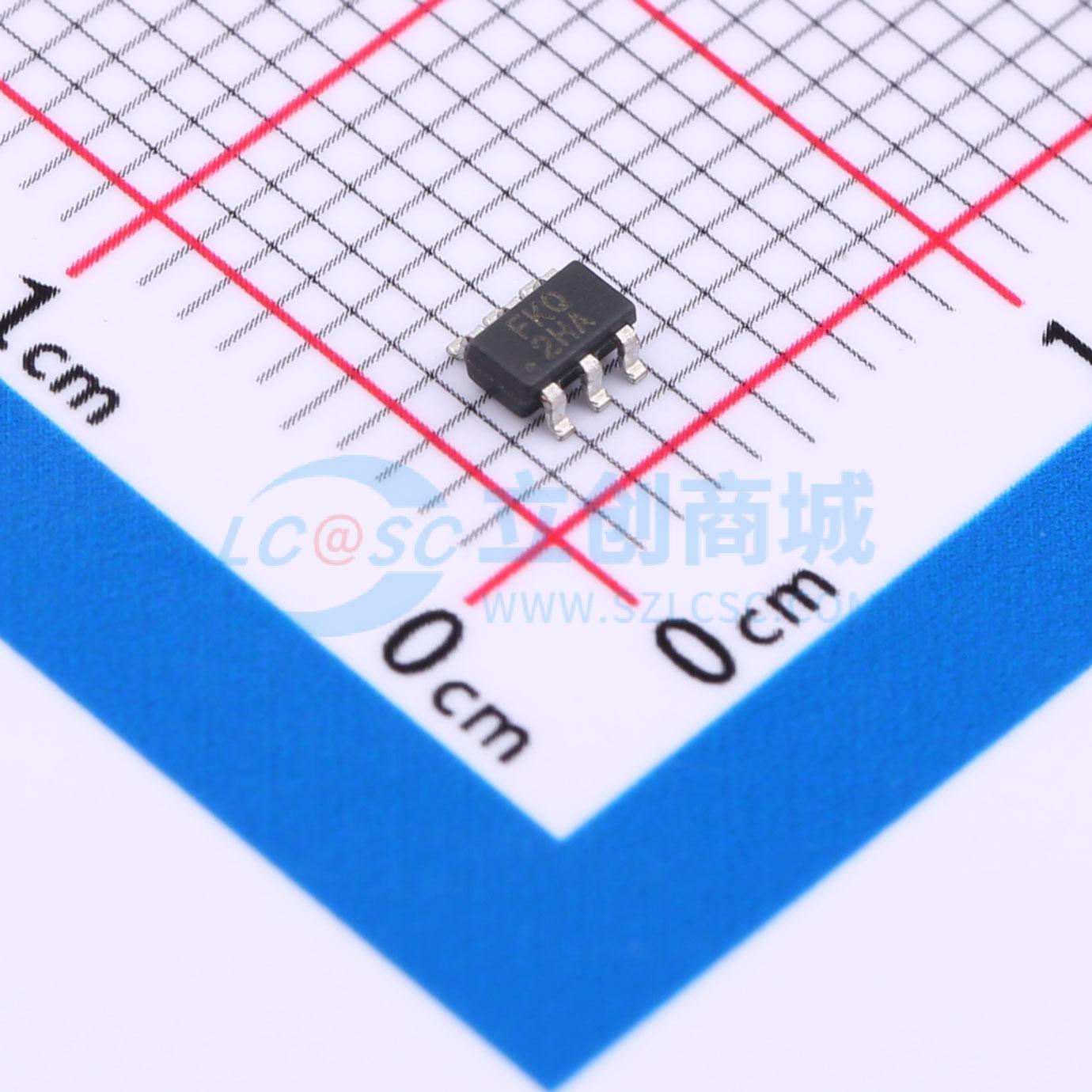

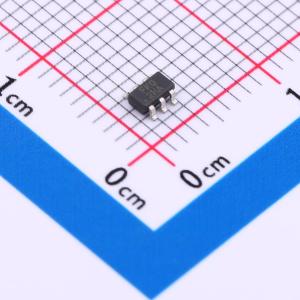

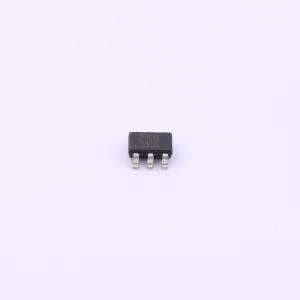

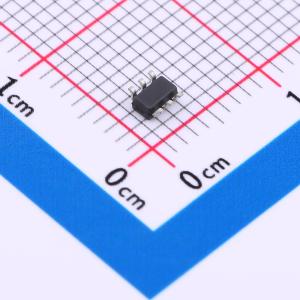

AP22653QW6-7

符合汽车标准的精密可调限流电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合汽车应用标准的 AP22653Q 是一款单通道、精度可调、带电流限制的开关，专为需要精确电流限制的应用而优化，或用于在重载/短路期间提供高达 1.5A 的连续负载电流。该器件可通过外部电阻将电流限制阈值设置在 125mA 至 1735mA（典型值）之间。在高电流限制设置下，可实现 ±7% 的电流限制精度
品牌名称: DIODES(美台)
商品型号: AP22653QW6-7
商品编号: C5157828
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.059克(g)

商品参数

	属性	参数值
	工作电压	3V~5.5V
	导通电阻	55mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

AP22653Q 是一款单通道、精密可调的限流开关，适用于需要精确限流的应用，或在重负载/短路情况下提供高达1.5A的连续负载电流。该器件通过外部电阻器可设置125mA至1735mA（典型值）之间的可调限流阈值。在高限流设置下，可以实现±7%的限流精度。上升和下降时间被控制以最小化开启/关闭时的电流浪涌。

该器件具有快速短路响应时间，以提高整个系统的鲁棒性。它为可能受到大电容负载和短路影响的应用提供了完整的保护解决方案，包括反向电流阻断和限制；过流、过温及短路保护；以及受控的上升时间和欠压锁定功能。开漏标志输出上的6ms消抖能力防止了错误的过流报告，并且不需要任何外部元件。

当输出电流超过限流阈值时，AP22653Q 会将输出电流限制在安全水平，并在短路条件下使输出电流折返。

该器件采用SOT26（类型A1）封装。

商品特性

符合AEC-Q100 Grade 1标准，提供-40°C至125°C的环境工作温度范围
最大负载电流可达1.5A
精确可调限流，125mA至1735mA
±7%精确可调限流，当RLIM=15kΩ时为1.735A
恒流版本
快速短路响应时间：5µs（典型值）
关断期间反向电流阻断和使能期间反向电流限制
工作电压范围：3.0V至5.5V
内置软启动，典型上升时间为0.5ms
过流、输出过压和热保护
带有消隐时间的故障报告（FAULT）
ESD保护：2kV HBM，750V CDM
使能高电平有效
SOT26封装：采用“绿色”模塑化合物（无Br、Sb）
根据IEC61000-4-2（带外部电容）具有16kV ESD保护
UL认证
IEC60950-1 CB方案认证
完全无铅且完全符合RoHS标准
无卤素和无锑。“绿色”设备
AP22653Q适用于需要特定变更控制的汽车应用；该部件通过了AEC-Q100认证，具备PPAP能力，并在IATF 16949认证的设施中制造。

应用领域

汽车ECU供电轨电源分配和切换
汽车ECU供电轨精密电流限制
在汽车系统中需要保护功能的通用串行总线(USB)电源轨
热插拔或热插拔应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.2A
