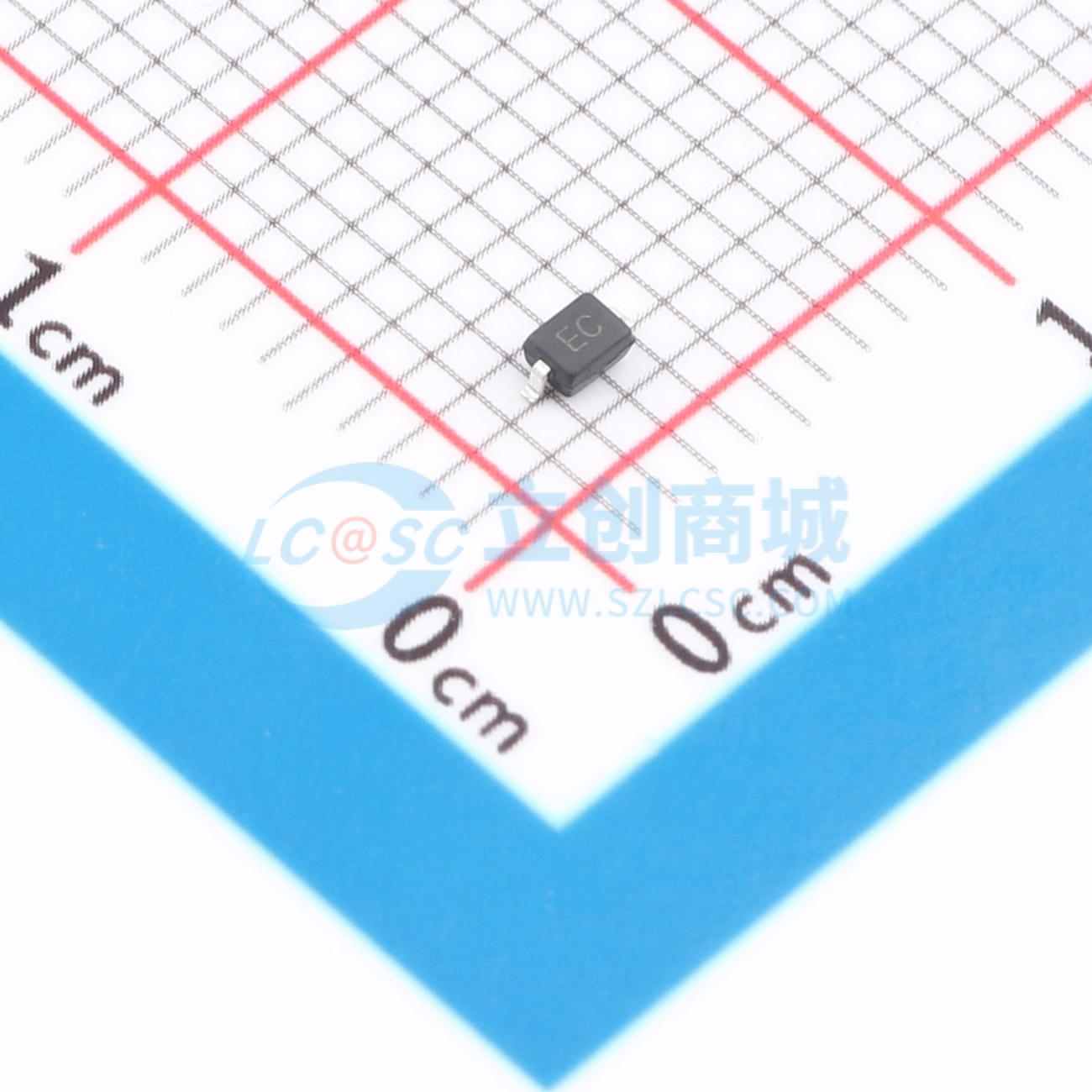

温馨提醒：图片仅供参考，商品以实物为准
GBLC15CB
单线路双向ESD保护二极管，采用单晶硅技术，响应快、钳位电压低，适用于保护高速数据线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- GBLC15CB
- 商品编号
- C54582086
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 29V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 340W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 19V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD |
商品概述
GBLC15CB是一款15V双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，可提供快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。GBLC15CB电容较低，典型值为1.0pF，符合IEC61000 - 4 - 2（ESD）标准，具有±30kV空气放电和±30kV接触放电能力。它采用无铅SOD - 323封装。小尺寸、低电容和高ESD浪涌保护能力使GBLC15CB成为保护手机、无线系统和通信设备的理想选择。
商品特性
- 超低电容，典型值0.6pF
- 340W峰值脉冲功率（8/20μS）
- 工作电压15V
- 低泄漏电流：纳安级别
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电±30kV，接触放电±30kV
- IEC 61000 - 4 - 5（雷击）：11A（8/20μS）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）：40A（5/50nS）
- 符合RoHS标准
应用领域
- 高速数据线
- 智能手机
- USB端口
- 无线系统
- 以太网10/100/1000 Base T
