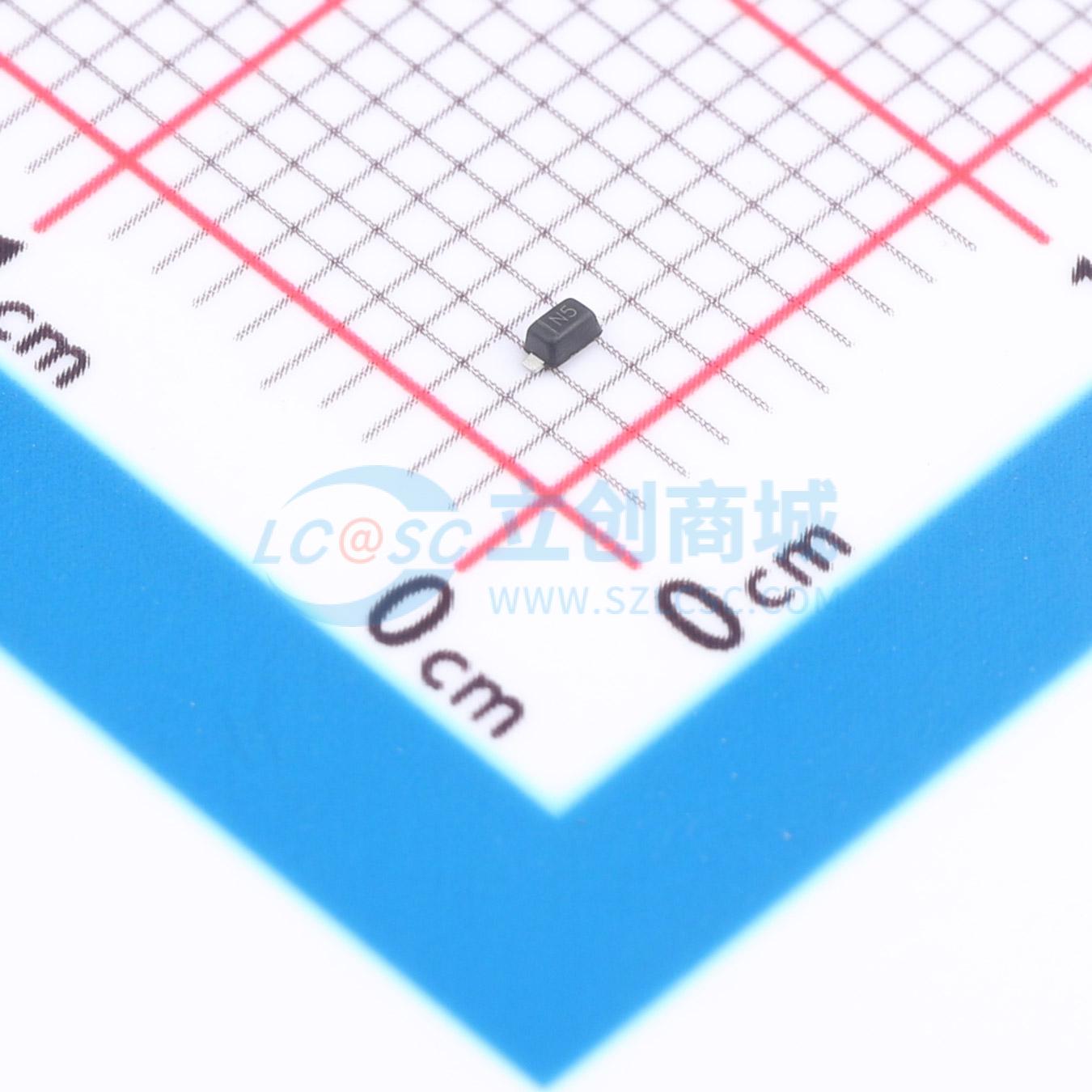

温馨提醒：图片仅供参考，商品以实物为准
SLESD5A24
单线路单向ESD保护二极管，采用SOD523塑料封装，可保护传输或数据线免受ESD和其他瞬态损害
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD5A24
- 商品编号
- C54582090
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.028533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 270W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD |
商品概述
采用SOD523塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条传输线或数据线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路单向ESD保护
- 反向关断电压：最大24V
- 低泄漏电流：纳安级别
- 响应时间通常小于1纳秒
- 低钳位电压：在IPP = 6A（典型值）时，VC = 42V
- ESD保护：30kV（空气）/ 30kV（接触）（IEC61000 - 4 - 2）
- 浪涌保护：6A（IEC 61000 - 4 - 5 8/20μs）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
