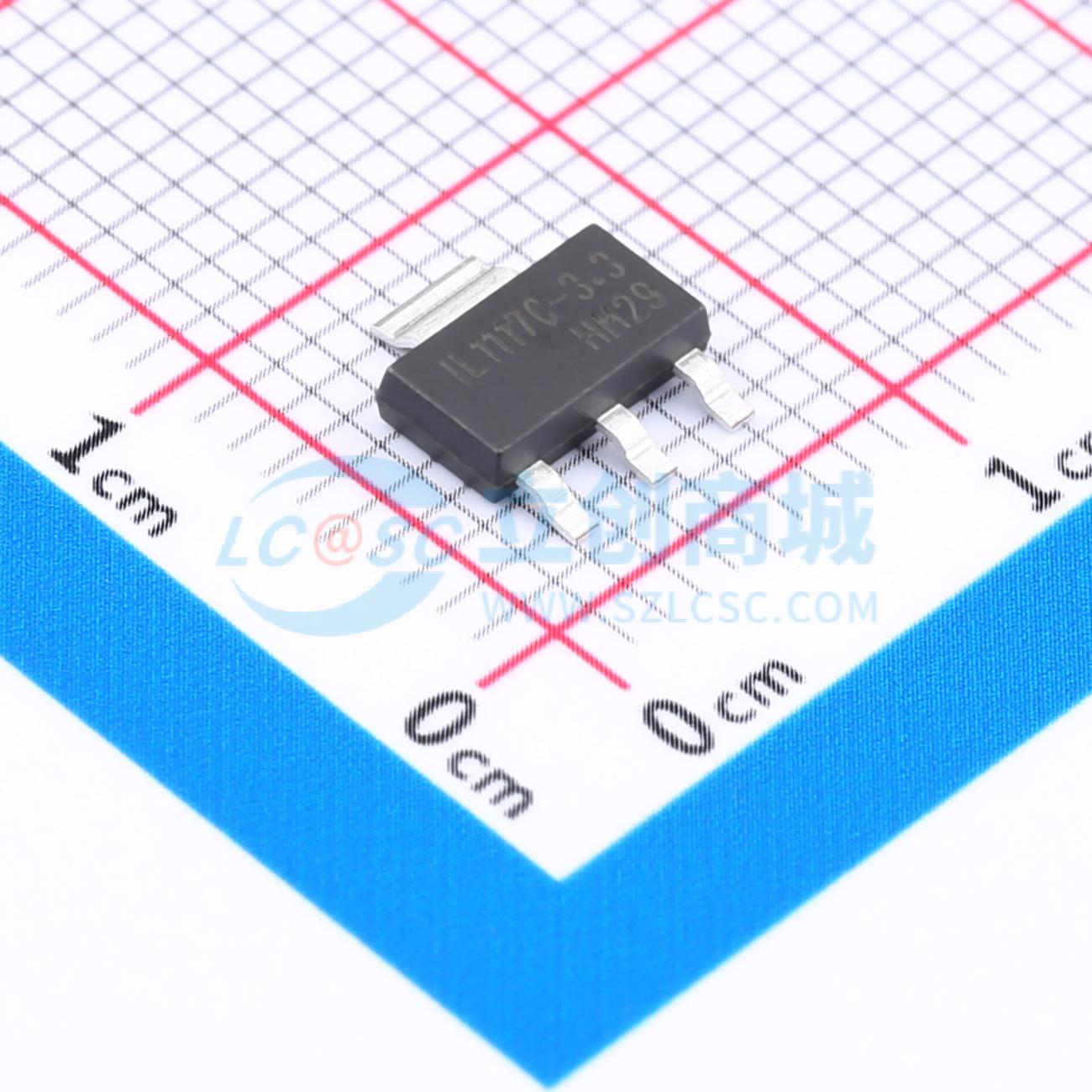

温馨提醒：图片仅供参考，商品以实物为准

IL1117C-3.3

线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一系列低压差稳压器，可提供高达1A的输出电流。有八种固定电压可选，分别为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、3.5V和5.0V，此外还有可调版本。片上精密微调可将参考/输出电压调整到±2%以内。还对限流进行了微调，以确保指定的输出电流和可控的短路电流。有SOT-223、TO-252、SOT-89封装。输出端需要至少10μF的钽电容来改善瞬态响应和稳定性。
品牌名称: IKSEMICON
商品型号: IL1117C-3.3
商品编号: C5157592
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

IL1117C 是一系列低压差稳压器，可提供高达 1A 的输出电流。IL1117C 有八种固定电压可选，分别为 1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、3.5V 和 5.0V。此外，还有可调版本。片上精密微调可将参考/输出电压调整到 ±2% 以内。限流功能也经过微调，以确保指定的输出电流和可控的短路电流。 IL1117C 系列采用 SOT - 223、TO - 252、SOT - 89 封装。输出端需要至少 10uF 的钽电容，以改善瞬态响应和稳定性。

商品特性

压差电压 – 1.2V（典型值）
参考/输出电压微调至 ±2%
最大输入电压 – 15V；可调输出电压或固定 1.2V、1.25V、1.5V、1.8V、2.5V、2.85V、3.3V、5V
线性调整率典型值最大为 0.2%
负载调整率典型值最大为 0.4%
限流和热保护
标准 3 引脚功率封装；工作结温范围 -40 至 +125°C
湿度敏感度等级（MSL）3；符合 RoHS 标准

应用领域

开关型 DC/DC 转换器的后置稳压器
高效线性稳压器
电池充电器
PC 附加卡
主板时钟电源
LCD 显示器
机顶盒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	12V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	72dB@(120Hz)
	压差	1.55V@(1A)

	属性	参数值
	静态电流(Iq)	-
	噪声	0.003%Vout
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
