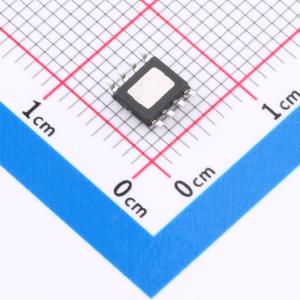

IK5302DT
3A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IK5302是一款18V 3A同步降压转换器,具有两个集成的高侧和低侧N-LDMOS晶体管。它采用电流控制方法,提供高稳定性和快速响应。支持高达3A的负载电流,固定1MHz的工作频率。
- 品牌名称
- IKSEMICON
- 商品型号
- IK5302DT
- 商品编号
- C5157589
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
IK5302是一款18V、3A同步降压（buck）转换器，集成了两个高端和低端N-LDMOS晶体管。IK5302采用电流控制方法，在运行过程中提供高稳定性，并在负载突变时实现快速响应。它的输入电压范围为4.5V至18V，可提供高达3A的负载电流。IK5302以固定的1MHz频率运行。
商品特性
- 4.5V至18V的工作输入电压范围
- 同步整流：120mΩ内部高端开关和80mΩ内部低端开关
- 高达93%的高效率
- 输出电压可调节至0.8V
- 3A连续输出电流
- 固定1MHz工作频率
- 逐周期电流限制
- 短路保护和热关断
应用领域
- 负载点DC/DC转换
- PCIe显卡
- 机顶盒
- DVD驱动器和硬盘驱动器
- LCD面板
- 电缆调制解调器
- 电信/网络
