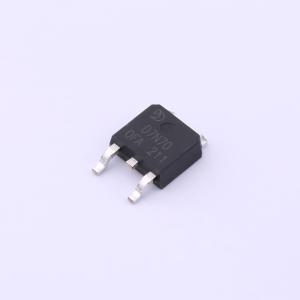

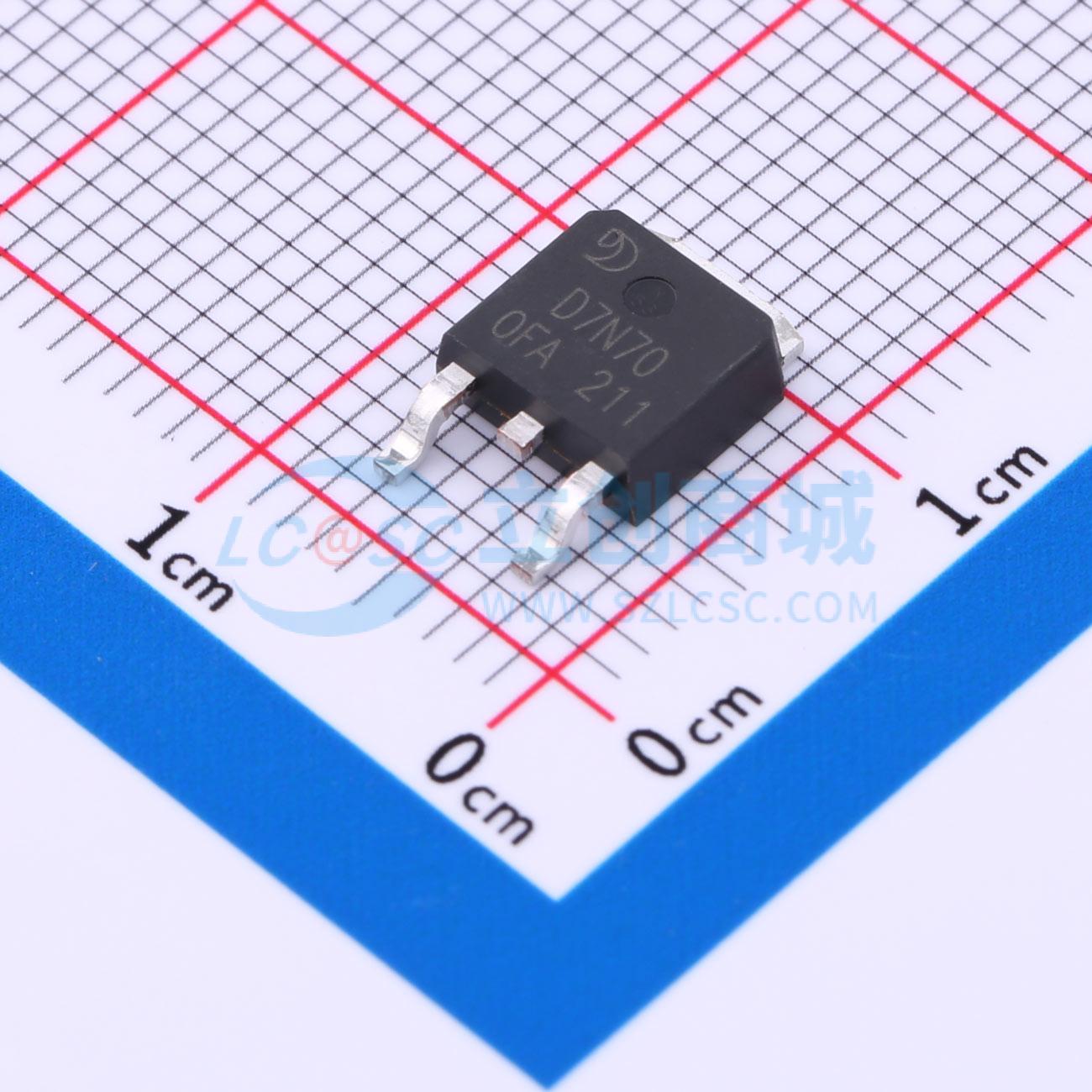

D7N70
耐压:700V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D7N70是一款高压功率MOSFET，旨在具备更优特性，如快速开关时间、低栅极电荷、低导通电阻以及高抗雪崩特性。这款功率MOSFET通常用于开关电源和适配器的高速开关应用。
- 品牌名称
- 晶导微电子
- 商品型号
- D7N70
- 商品编号
- C5157076
- 商品封装
- TO-252W
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.5Ω@10V,3.5A | |
| 耗散功率(Pd) | 54W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.08nF@25V | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 103pF |
商品概述
这款P沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = -60 V，漏极电流（ID） = -30 A，在栅源电压（VGS） = -10 V时，漏源导通电阻（RDS(ON)） < 35 mΩ
- 低栅极电荷
- 有环保器件可供选择
- 采用先进的高单元密度沟槽技术，实现超低漏源导通电阻（RDS(ON)）
- 封装散热性能良好
