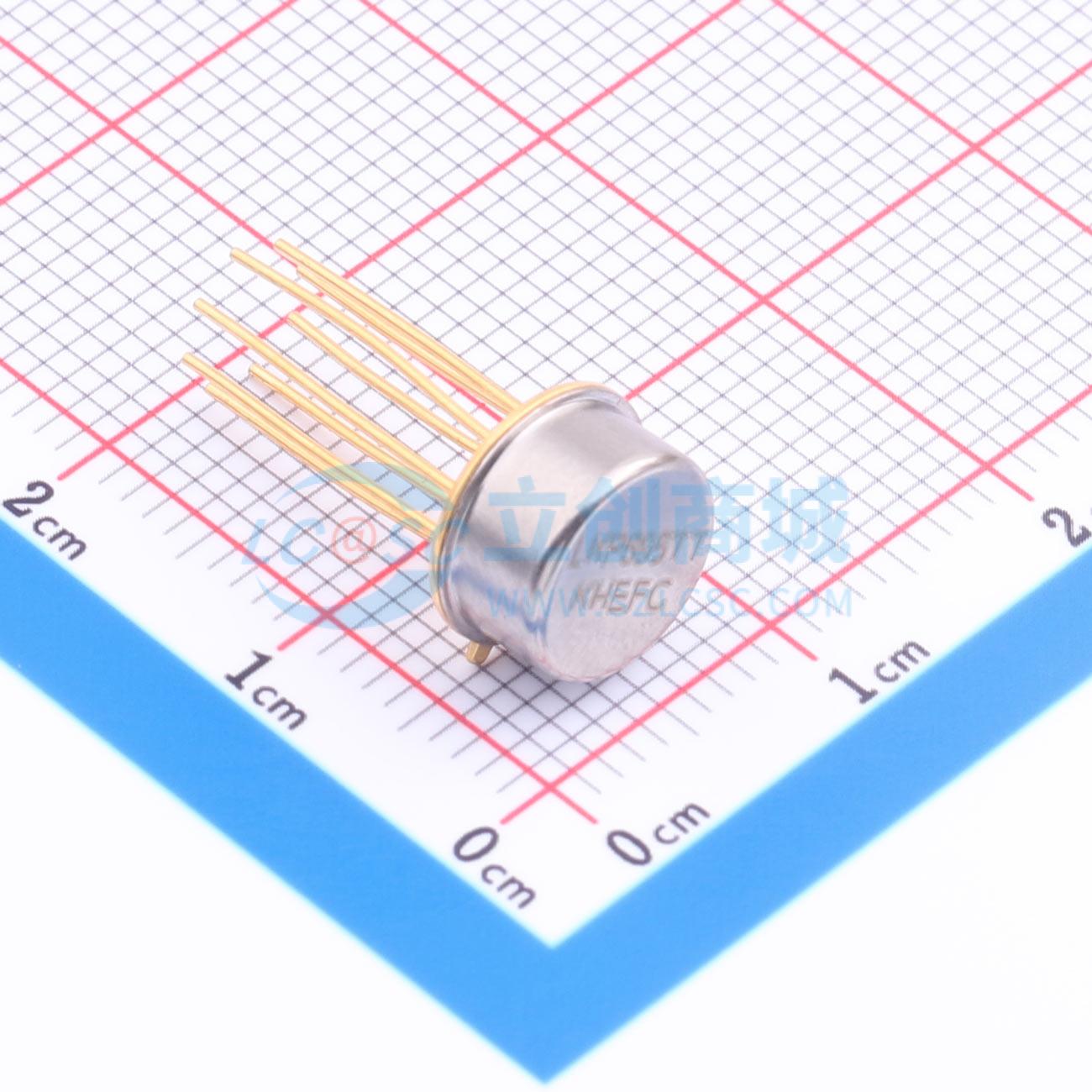

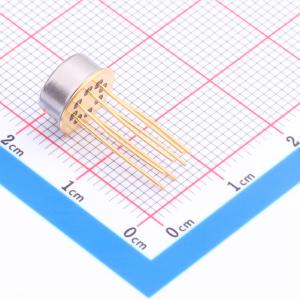

LKP695TT
高压电压基准源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LKP695系列是一款可编程电压基准。内部包含启动电路、二阶曲率补偿的带隙基准源、 恒流源、误差放大器、过流保护等部分。利用一 个外部0.01μF～0.1μF的电容，可极大的改善电 路的特性。 LKP695系列在设计上参考了AD584具有两种精度等级（S低精 度和T高精度），采用SOP8和密封的8引脚TO - 99金属罐封装，可为用户不同的使用环境提供多样选择。
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP695TT
- 商品编号
- C54565031
- 商品封装
- TO-99-8
- 包装方式
- 盒装
- 商品毛重
- 1.489524克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 5V；10V；2.5V；7.5V | |
| 输出电流 | 5mA | |
| 精度 | ±0.14% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 15ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 750uA | |
| 噪声(0.1Hz-10Hz) | 40uVp-p | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 使能/关断 |
商品概述
LKP695x系列是一款可编程电压基准。内部包含启动电路、二阶曲率补偿的带隙基准源、恒流源、误差放大器、过流保护等部分。利用一个外部0.01μF ~ 0.1μF的电容，可极大地改善电路的特性。LKP695x系列具有两种精度等级（S低精度和T高精度），可为用户不同的使用环境提供多样选择。该系列主要为高精密的信号采集场所提供稳定的参考，无法像LDO那样提供较大的驱动能力，不建议作为器件电源驱动。输入电压范围为4.5V ~ 30V。
商品特性
- 输入电压范围：4.5V ~ 30V
- 电压参考输出：2.500V、5.000V、7.500V、10.000V
- 低精度S级：10V ≤ ±0.3%，7.5V ≤ ±0.2%，5V ≤ ±0.3%，2.5V ≤ ±0.3%
- 高精度T级：10V ≤ ±0.1%，7.5V ≤ ±0.1%，5V ≤ ±0.12%，2.5V ≤ ±0.14%
- 低静态功耗：＜0.8mA
- 最大输出电流（IMAX）：5mA
- 温度系数(S级)：30ppm/℃（最大值）
- 温度系数(T级)：15ppm/℃（最大值）
- 一键输出关断
- 工作温度：10 - 99为 - 55℃ ~ +125℃，Sop - 8为0℃ ~ +70℃
- 封装形式：SOP8(4.90mm×6.00mm×1.55mm)，TO - 99(4.90mm×4.90mm×16.89mm)
应用领域
- 半导体测试设备
- 医疗和保健
- 工业过程控制设备
- 实验室和现场仪表
- 分流和负基准电压源
