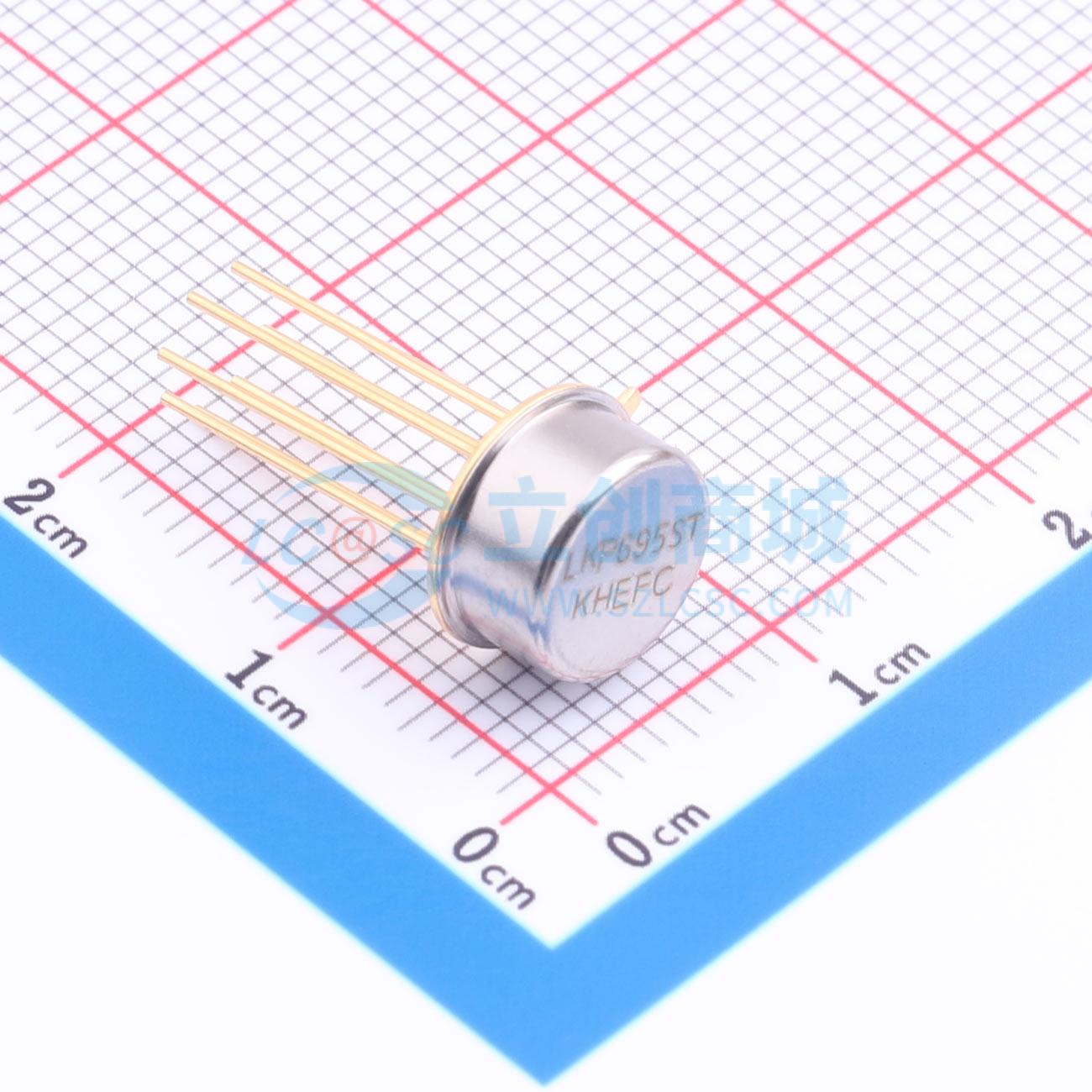

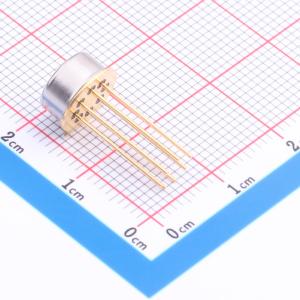

LKP695ST

高压电压基准源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LKP695系列是一款可编程电压基准。内部包含启动电路、二阶曲率补偿的带隙基准源、恒流源、误差放大器、过流保护等部分。利用一个外部0.01μF～0.1μF的电容，可极大的改善电路的特性。 LKP695系列在设计上参考了AD584具有两种精度等级（S低精度和T高精度），采用SOP8和密封的8引脚TO - 99金属罐封装，可为用户不同的使用环境提供多样选择。
品牌名称: LKWIC(瓴科微)
商品型号: LKP695ST
商品编号: C54565032
商品封装: TO-99-8
包装方式: 盒装
商品毛重: 1.462857克(g)

商品参数

商品概述

LKP695x系列是一款可编程电压基准。内部包含启动电路、二阶曲率补偿的带隙基准源、恒流源、误差放大器、过流保护等部分。利用一个外部0.01μF ~ 0.1μF的电容，可极大地改善电路的特性。LKP695x系列具有两种精度等级（S低精度和T高精度），可为用户不同的使用环境提供多样选择。该系列主要为高精密的信号采集场所提供稳定的参考，无法像LDO那样提供较大的驱动能力，不建议作为器件电源驱动。输入电压范围为4.5V ~ 30V。

商品特性

输入电压范围：4.5V ~ 30V
电压参考输出：2.500V、5.000V、7.500V、10.000V
低精度S级：10V ≤ ±0.3%，7.5V ≤ ±0.2%，5V ≤ ±0.3%，2.5V ≤ ±0.3%
高精度T级：10V ≤ ±0.1%，7.5V ≤ ±0.1%，5V ≤ ±0.12%，2.5V ≤ ±0.14%
低静态功耗：＜0.8mA
最大输出电流（IMAX）：5mA
温度系数(S级)：30ppm/℃（最大值）
温度系数(T级)：15ppm/℃（最大值）
一键输出关断
工作温度：10 - 99为 - 55℃ ~ +125℃，Sop - 8为0℃ ~ +70℃
封装形式：SOP8(4.90mm×6.00mm×1.55mm)，TO - 99(4.90mm×4.90mm×16.89mm)

应用领域

半导体测试设备
医疗和保健
工业过程控制设备
实验室和现场仪表
分流和负基准电压源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	4.5V~30V
	输出电压	5V；10V；2.5V；7.5V
	输出电流	5mA
	精度	±0.3%

	属性	参数值
	温度系数	30ppm/℃
	电压基准类型	串联
	静态电流(Iq)	750uA
	噪声(0.1Hz-10Hz)	40uVp-p
	工作温度	-55℃~+125℃
	功能特性	使能/关断
