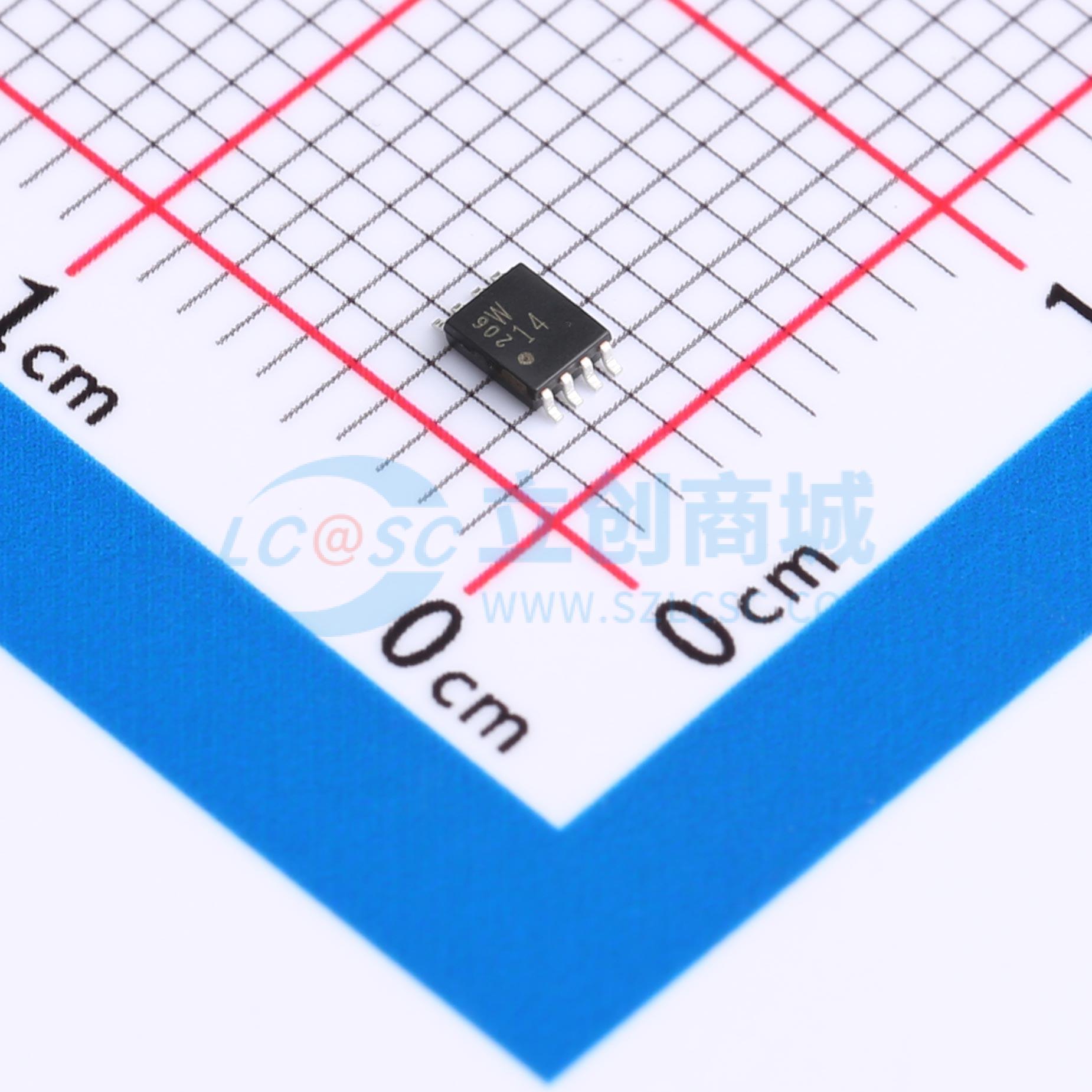

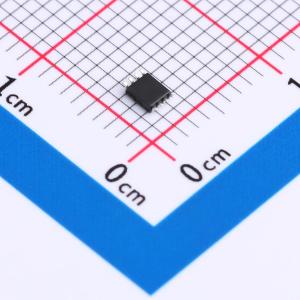

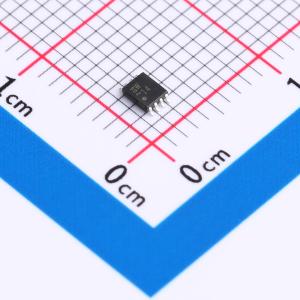

温馨提醒：图片仅供参考，商品以实物为准
TC7W14FK,LF
TC7W14FK,LF
- 描述
- 是高速C²MOS施密特触发器，采用硅栅C²MOS技术制造。它在保持C²MOS低功耗的同时，实现了与等效LSTTL相似的高速运行。引脚配置和功能与TC7WU04相同，但输入具有25% VCC的滞后，凭借其施密特触发功能，可作为接收缓慢输入信号的线路接收器。所有输入均配备了防静电放电或瞬态过电压的保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7W14FK,LF
- 商品编号
- C5156512
- 商品封装
- US-8
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 3 | |
| 输入数 | 3 | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.5V | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | TC7W系列 | |
| 工作温度 | -40℃~+85℃ |
