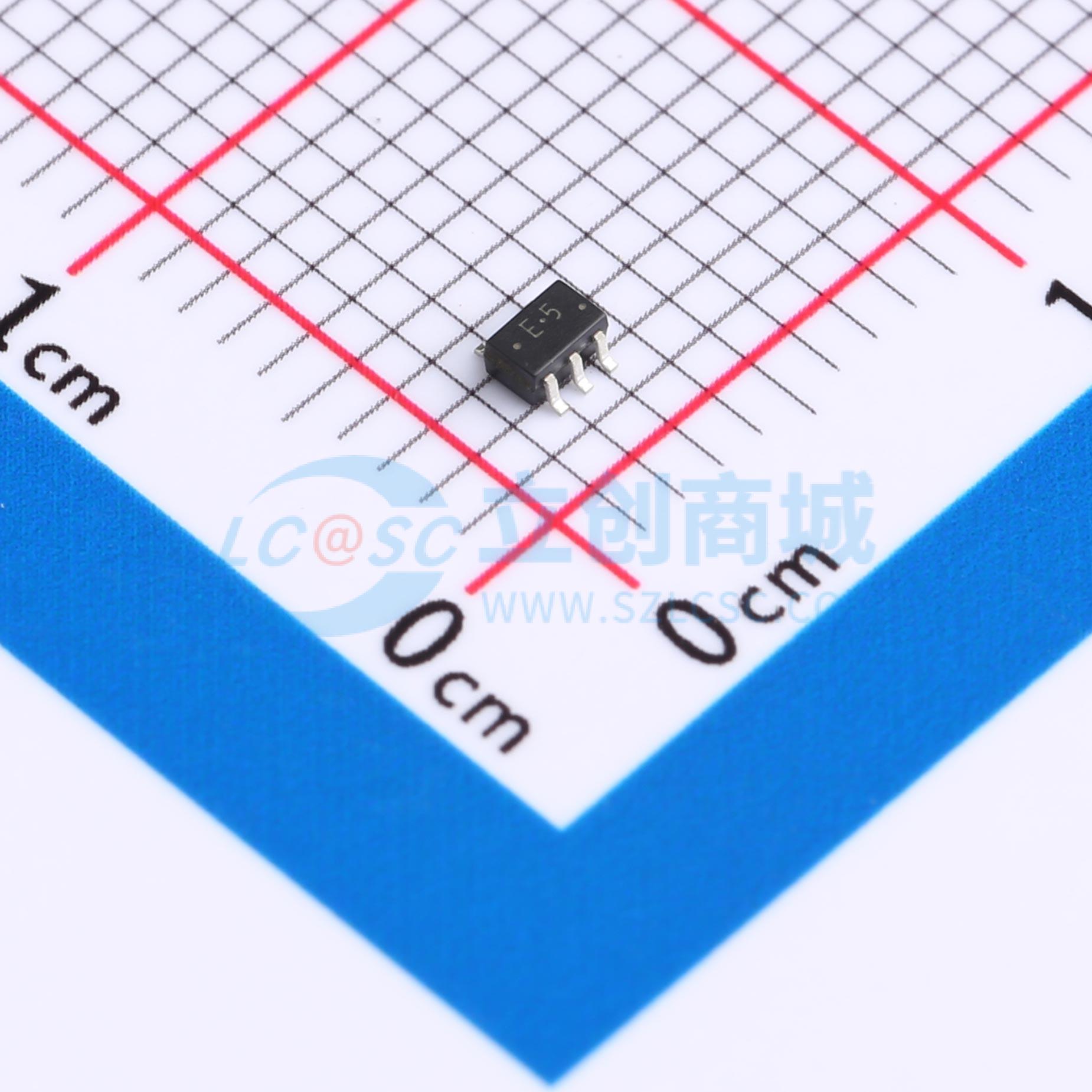

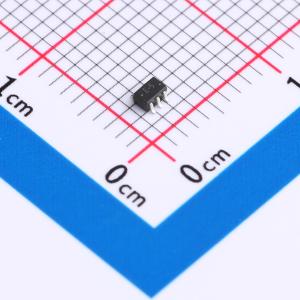

温馨提醒：图片仅供参考，商品以实物为准
TC7S04FU(TE85L,F)
高速CMOS反相器
- 描述
- 是一款采用硅栅 C2MOS 技术制造的高速 C2MOS 反相器。它在保持 C2MOS 低功耗的同时，实现了与等效 LSTTL 相似的高速运行。内部电路由包括缓冲输出的三级组成，具有高抗噪性和稳定的输出。输入配备了防静电放电或瞬态过电压的保护电路。输出电流是 TC74HC 系列型号的 1/2。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7S04FU(TE85L,F)
- 商品编号
- C5156519
- 商品封装
- SSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 3.15V；1.5V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 低电平范围(VOL) | 260mV；330mV；100mV | |
| 传播延迟(tpd) | 7ns@5V,15pF | |
| 系列 | TC7S系列 | |
| 工作温度 | -40℃~+85℃ |
