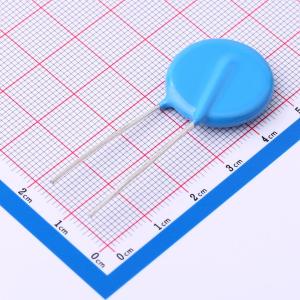

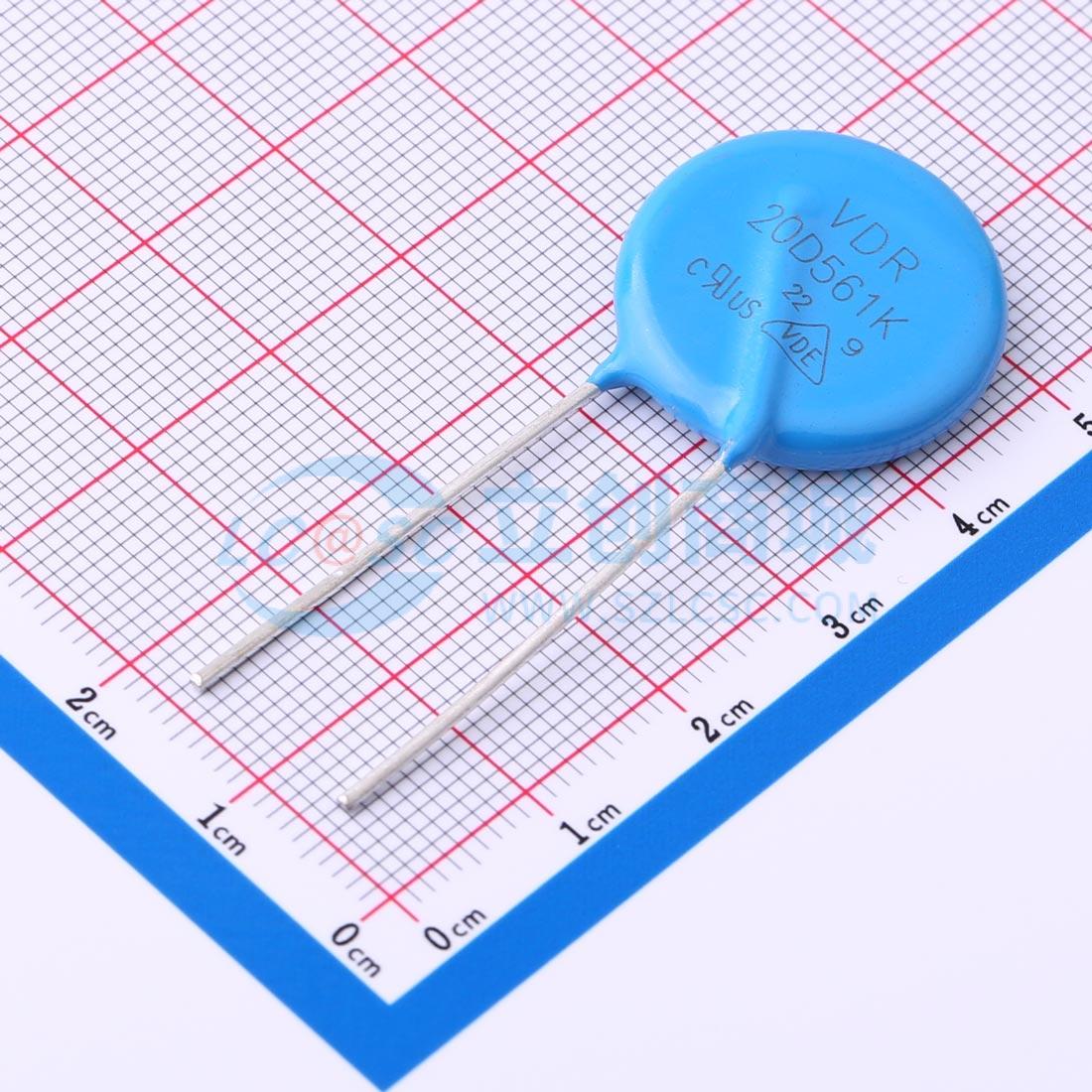

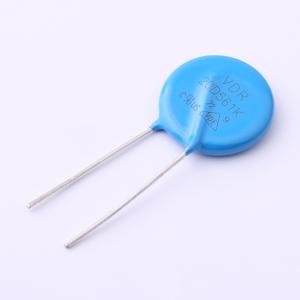

VDR-20D561K

插件压敏电阻

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VDR-20D561K是一种压敏电阻，其主要电气参数和特性如下：- 最大允许电压：350 VAC 或 460 VDC- 压敏电压：504-616 V- 额定功率及脉冲电流稳定性：1.0 W 及 10*次- 最大抑制电压：920 V- 突波电流耐量：6500 A（1次）- 最大峰值电流及最大能量：4000 A（2次），230 J- 电压温度系数：0~0.05 %/℃- 电容量（参考值）：715 PF- 漏电流：≤20 uA- 响应时间：< 25 nSec- 包封材料：蓝色阻燃型环氧树脂（符合UL94V-0标准要求）- 主要材料：氧化锌- 外观：无污迹、无裂纹、标志清晰该产品在多种环境条件下表现出良好的性能，包括干热、湿热、温度快速变化等。此外，它还具有良好的机械特性，如振动、冲击、可焊性和引出端强度。使用时需要注意以下几点：1. 当压敏电阻器流入高电流或高电压时，MOV本身可能被损坏、升温、冒烟、着火并发生爆裂。为避免此种情况，可在MOV两端或电源两端安装保险丝或断电器。2. 勿使压敏电阻器所流入的电流及能量超过其额定值。3. 所有VDR产品规格和数据如有更改，恕不另行通知，请予以改进。4. 客户有责任确认具有产品规范中所述特性的产品适用于特定应用。5. 请勿将易燃性物质置于压敏电阻器附近。6. 压敏电阻器仅可散发少量的热能，不适合用于经常有突发热量产生的设备内。7. 焊接时，请注意不要将压敏电阻器的焊接点及树脂涂料熔化。所有VDR产品均符合RoHS和Reach的规定，并符合IEC 61249-2-21 JEDEC JS709A标准。
品牌名称: VDR(嵩隆)
商品型号: VDR-20D561K
商品编号: C5156023
商品封装: 插件,P=10mm
包装方式: 袋装
商品毛重: 5.62克(g)

商品参数

商品概述

VDR-20D561K是一种压敏电阻，其主要电气参数和特性如下：

最大允许电压：350 VAC 或 460 VDC
压敏电压：504-616 V
额定功率及脉冲电流稳定性：1.0 W 及 10*次
最大抑制电压：920 V
突波电流耐量：6500 A（1次）
最大峰值电流及最大能量：4000 A（2次），230 J
电压温度系数：0~0.05 %/℃
电容量（参考值）：715 PF
漏电流：≤20 uA
响应时间：< 25 nSec
包封材料：蓝色阻燃型环氧树脂（符合UL94V-0标准要求）
主要材料：氧化锌
外观：无污迹、无裂纹、标志清晰

该产品在多种环境条件下表现出良好的性能，包括干热、湿热、温度快速变化等。此外，它还具有良好的机械特性，如振动、冲击、可焊性和引出端强度。

使用时需要注意以下几点：

当压敏电阻器流入高电流或高电压时，MOV本身可能被损坏、升温、冒烟、着火并发生爆裂。为避免此种情况，可在MOV两端或电源两端安装保险丝或断电器。
勿使压敏电阻器所流入的电流及能量超过其额定值。
所有VDR产品规格和数据如有更改，恕不另行通知，请予以改进。
客户有责任确认具有产品规范中所述特性的产品适用于特定应用。
请勿将易燃性物质置于压敏电阻器附近。
压敏电阻器仅可散发少量的热能，不适合用于经常有突发热量产生的设备内。
焊接时，请注意不要将压敏电阻器的焊接点及树脂涂料熔化。

所有VDR产品均符合RoHS和Reach的规定，并符合IEC 61249-2-21 JEDEC JS709A标准。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/袋，最小起订量 5 个)

个

起订量：5 个250个/袋

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	压敏电阻
	压敏电压	616V
	钳位电压	920V
	工作电压(DC)	460V
	工作电压(AC)	350V

	属性	参数值
	峰值浪涌电流	6.5kA
	能量	230J
	静态电容	715pF@1kHz
	静态功率	1W
	脚间距	10mm
