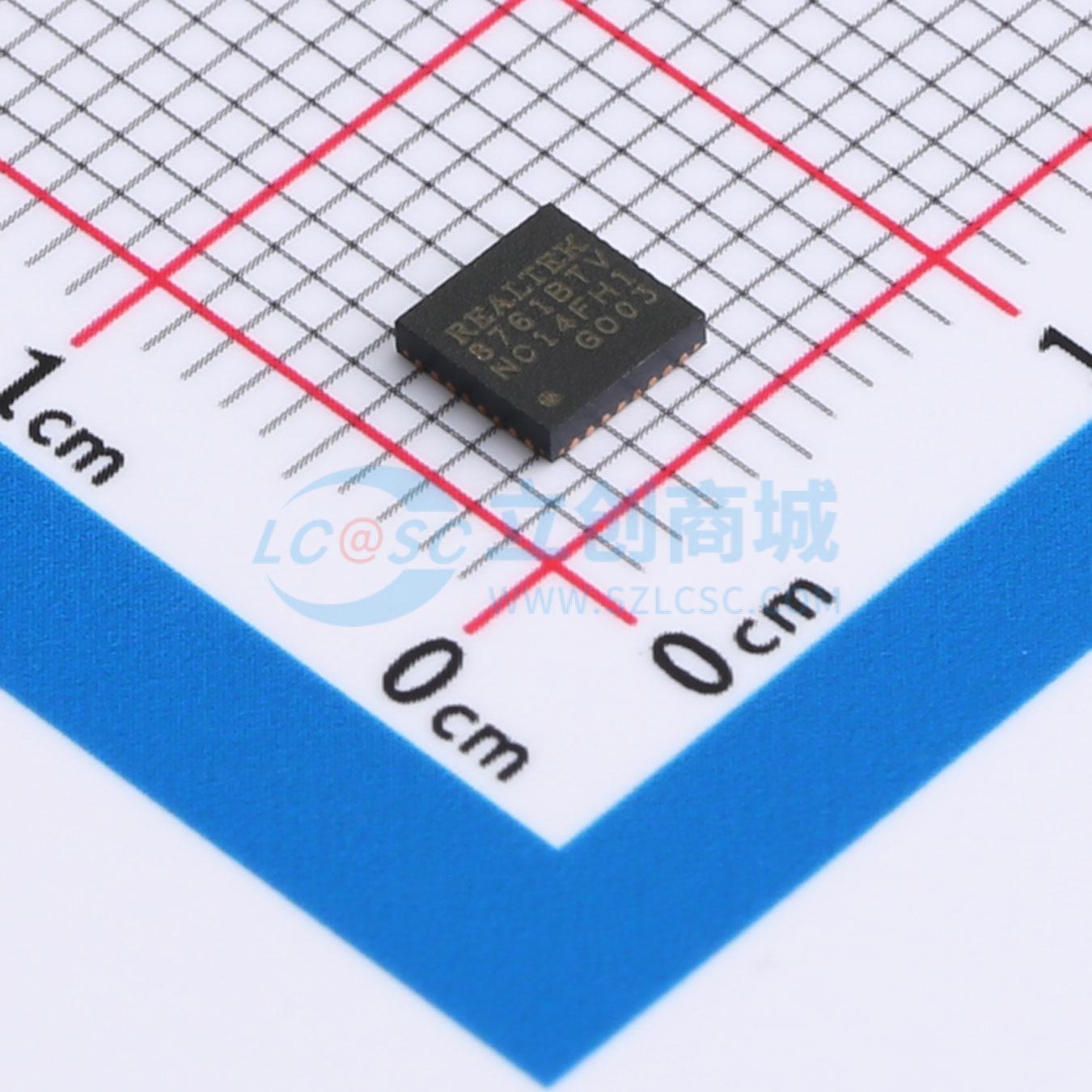

温馨提醒：图片仅供参考，商品以实物为准

RTL8761BTV-CG

蓝牙5控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 瑞昱RTL8761B是一款高度集成的单芯片蓝牙5控制器，具备UART（RTL8761BTV/RTL8761BW）/USB（RTL8761BUV/RTL8761BUE）接口。它将蓝牙协议栈（LM、LL和LE）、蓝牙基带、调制解调器和蓝牙射频集成于单芯片中。RTL8761B蓝牙控制器符合蓝牙核心规范v5，支持双模（BR/EDR + 低功耗控制器），兼容包括v2.1+LE在内的早期版本。对于BR/EDR，它允许在从模式或主模式下建立多个活动链接；对于低功耗模式，它支持多种状态，并允许在从模式下建立多个活动链接。BR/EDR链接和LE链接可以同时处于活动状态。
品牌名称: REALTEK(瑞昱)
商品型号: RTL8761BTV-CG
商品编号: C5155095
商品封装: QFN-32(4x4)
包装方式: 托盘
商品毛重: 0.06克(g)

商品参数

商品概述

瑞昱RTL8761B是一款高度集成的单芯片蓝牙5控制器，具备UART（RTL8761BTV/RTL8761BW）/USB（RTL8761BUV/RTL8761BUE）接口。它将蓝牙协议栈（LM、LL和LE）、蓝牙基带、调制解调器和蓝牙射频集成于单芯片中。 RTL8761B蓝牙控制器符合蓝牙核心规范v5，支持双模（BR/EDR + 低功耗控制器），兼容包括v2.1+LE在内的早期版本。对于BR/EDR，它允许在从模式或主模式下建立多个活动链接；对于低功耗模式，它支持多种状态，并允许在从模式下建立多个活动链接。BR/EDR链接和LE链接可以同时处于活动状态。

商品特性

一般特性：
- 符合蓝牙5规范
- 单端射频输出，性能卓越
- BR发射功率为10dBm，2M EDR接收灵敏度为 -94.5dBm
- 支持经典蓝牙（BDR/EDR）
- 支持蓝牙低功耗（BLE）
主机接口：
- RTL8761BTV/RTL8761BW符合HS - UART，蓝牙波特率可配置
- RTL8761BUV/RTL8761BUE符合USB1

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	接口类型	PCM；UART
	工作电压	2.97V~3.63V
	应用领域	蓝牙
	输出功率	4.5dBm

	属性	参数值
	数据速率	2Mbps
	灵敏度	-94dBm
	工作温度	-40℃~+85℃
	类型	收发器
