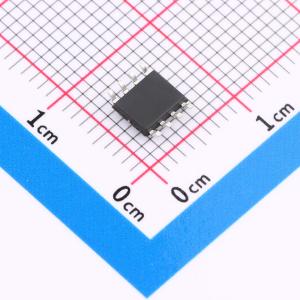

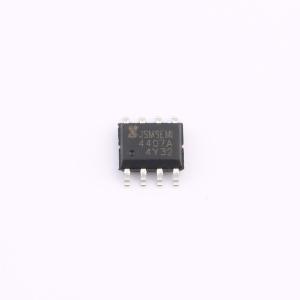

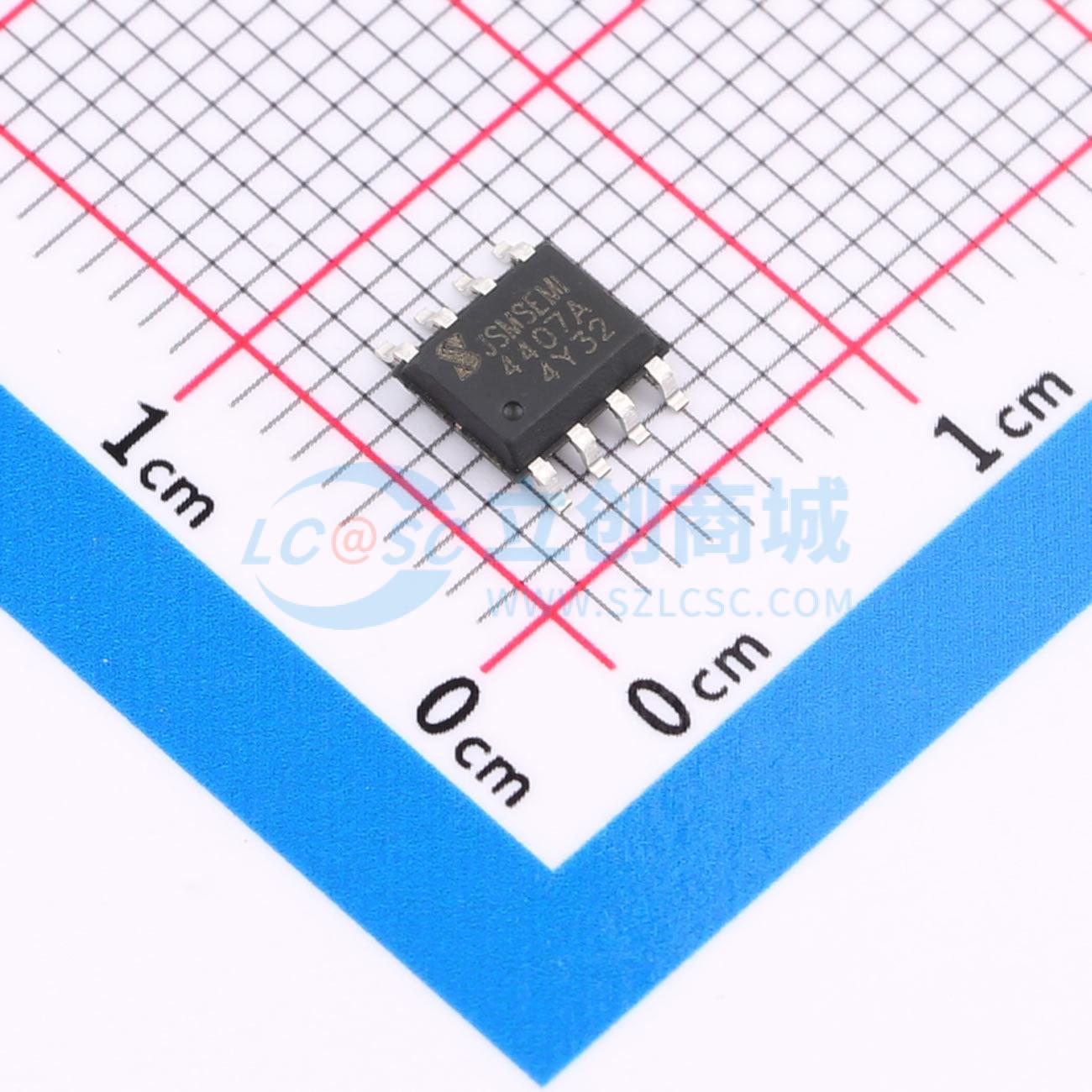

温馨提醒：图片仅供参考，商品以实物为准
AO4407A
1个P沟道 耐压:30V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于各类中低电压、高效率开关应用。卓越的导通性能与低RDS(ON)，使之成为充电器、LED驱动、DC/DC转换等领域的理想选择。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AO4407A
- 商品编号
- C5155211
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 9mΩ | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 42nC@15V | |
| 输入电容(Ciss) | 2.73nF | |
| 反向传输电容(Crss) | 590pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET采用先进的平面条形DMOS技术制造。 这种先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合低压应用，如DC/DC转换器，以及便携式和电池供电产品中用于电源管理的高效开关。
商品特性
- -30V / -13A,RDS(ON) = 9 m Ω(典型值)@ VGS = -10 V
- -30V / -7.0A,RDS(ON) < 14.5 m Ω(典型值)@ VGS = -4.5 V
- 专为极低的\mathsfRDS(ON)设计
- 出色的导通电阻和最大直流电流能力
- 完全符合RoHS标准
- SOP8封装设计
应用领域
-用于MB/NB/UMPC/GA的高频负载点同步降压转换器-网络直流-直流电源系统-负载开关-笔记本电脑的电源管理
