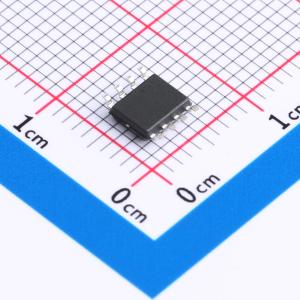

温馨提醒：图片仅供参考，商品以实物为准
AO4406A
1个N沟道 耐压:30V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于一般开关和低压电源电路、开关速度较快、导通电阻低。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AO4406A
- 商品编号
- C5155213
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 14mΩ@4.5V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.9V | |
| 栅极电荷量(Qg) | 20.8nC@15V | |
| 输入电容(Ciss) | 2.47nF | |
| 反向传输电容(Crss) | 185pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 30V/15A,RDS(ON) = 8.5mΩ(典型值)@ VGS = 10V
- 30V/11A,RDS(ON) = 14mΩ(典型值)@ VGS = 4.5V
- 极低RDS(ON)的超高设计
- 出色的导通电阻和最大直流电流能力
- 完全符合RoHS标准
- SOP8封装设计
应用领域
- 高频负载点同步
- 网络DC - DC电源系统
- 负载开关
