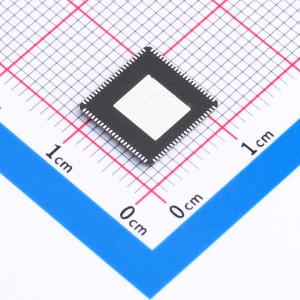

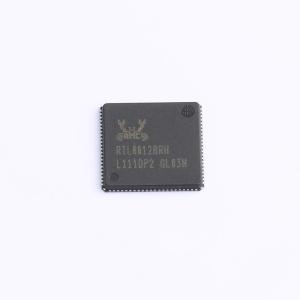

温馨提醒：图片仅供参考，商品以实物为准
RTL8812BRH-VN-CG
单芯片802.11ac/a/n 2T2R WLAN控制器，带PCI Express接口
- 描述
- Realtek RTL8812BRH-VN-CG 是一款高度集成的单芯片，支持2流802.11ac解决方案，并具有WLAN PCI Express网络接口。它结合了WLAN MAC、2T2R能力的WLAN基带和RF在一个芯片中。
- 品牌名称
- REALTEK(瑞昱)
- 商品型号
- RTL8812BRH-VN-CG
- 商品编号
- C5155986
- 商品封装
- QFN-88
- 包装方式
- 托盘
- 商品毛重
- 3.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | GPIO | |
| 工作电压 | 3V~3.6V | |
| 应用领域 | WiFi |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 866.7Mbps | |
| 典型应用频率 | 5GHz | |
| 工作温度 | 0℃~+70℃ | |
| 类型 | 收发器 |
商品概述
瑞昱RTL8812BRH-VN-CG是一款高度集成的单芯片，支持2流802.11ac解决方案和无线局域网（WLAN）PCI Express网络接口。它在一个芯片中集成了WLAN MAC、2T2R能力的WLAN基带以及射频。
RTL8812BRH-VN-CG基带实现了具有两个发射路径和两个接收路径（2T2R）的正交频分复用（OFDM）。其特性包括两个空间流传输、400纳秒的短保护间隔（GI）、空间扩展以及对不同信道带宽的支持。此外，RTL8812BRH-VN-CG提供了一个空间流空时块编码（STBC）、发射波束成形（TxBF）和低密度奇偶校验（LDPC），以扩展传输范围。在接收端，通过最多两个天线的接收分集实现扩展范围和良好的最小灵敏度。作为接收者，RTL8812BRH-VN-CG还支持明确的探测包反馈，帮助具有波束成形能力的发送者。
为了兼容旧标准，OFDM基带处理支持所有IEEE 802.11a、802.11n和802.11ac数据速率。高速FFT/IFFT路径与BPSK、QPSK、16QAM、64QAM和256QAM调制结合，以及1/2、2/3、3/4和5/6的码率兼容编码率，为IEEE 802.11ac MIMO OFDM提供最高866.7Mbps的数据速率。
RTL8812BRH-VN-CG内置了增强型信号检测器、自适应频域均衡器和软判决维特比解码器，以缓解严重的多径效应和多流接收中的相互干扰。为了提高检测质量，实现了最大比合并（MRC）接收分集，最多使用两个接收路径，并且实施了最大似然检测（MLD）。
对于多流应用，实现了接收向量分集，以有效利用MIMO信道。提供了高效的IQ失衡、直流偏移、相位噪声、频率偏移和时序偏移补偿，用于射频前端。
RTL8812BRH-VN-CG支持快速接收自动增益控制（AGC），具有天线间的同步和异步控制环路、天线分集功能以及自适应发射功率控制功能，以在收发器的模拟部分获得更好的性能。
RTL8812BRH-VN-CG MAC支持802.11e多媒体应用、802.11i和WAPI（无线认证隐私基础设施）安全协议，以及802.11n/802.11ac增强MAC协议效率。通过使用诸如带有BA的A-MPDU和A-MSDU等数据包聚合技术，协议效率得到了显著提高。诸如传统省电模式、U-APSD和MIMO省电机制等节能机制减少了空闲时间的功耗，并补偿了传输MIMO OFDM所需的额外功耗。RTL8812BRH-VN-CG提供了简单的传统20MHz/40MHz/80MHz共存机制，以确保向后兼容性和网络兼容性。
