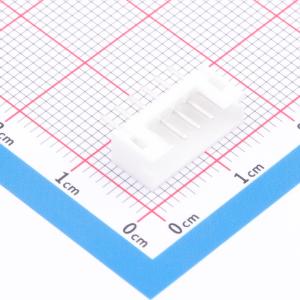

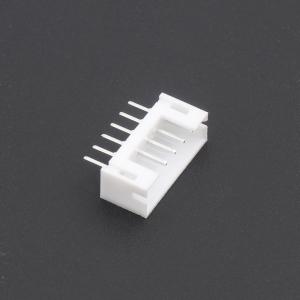

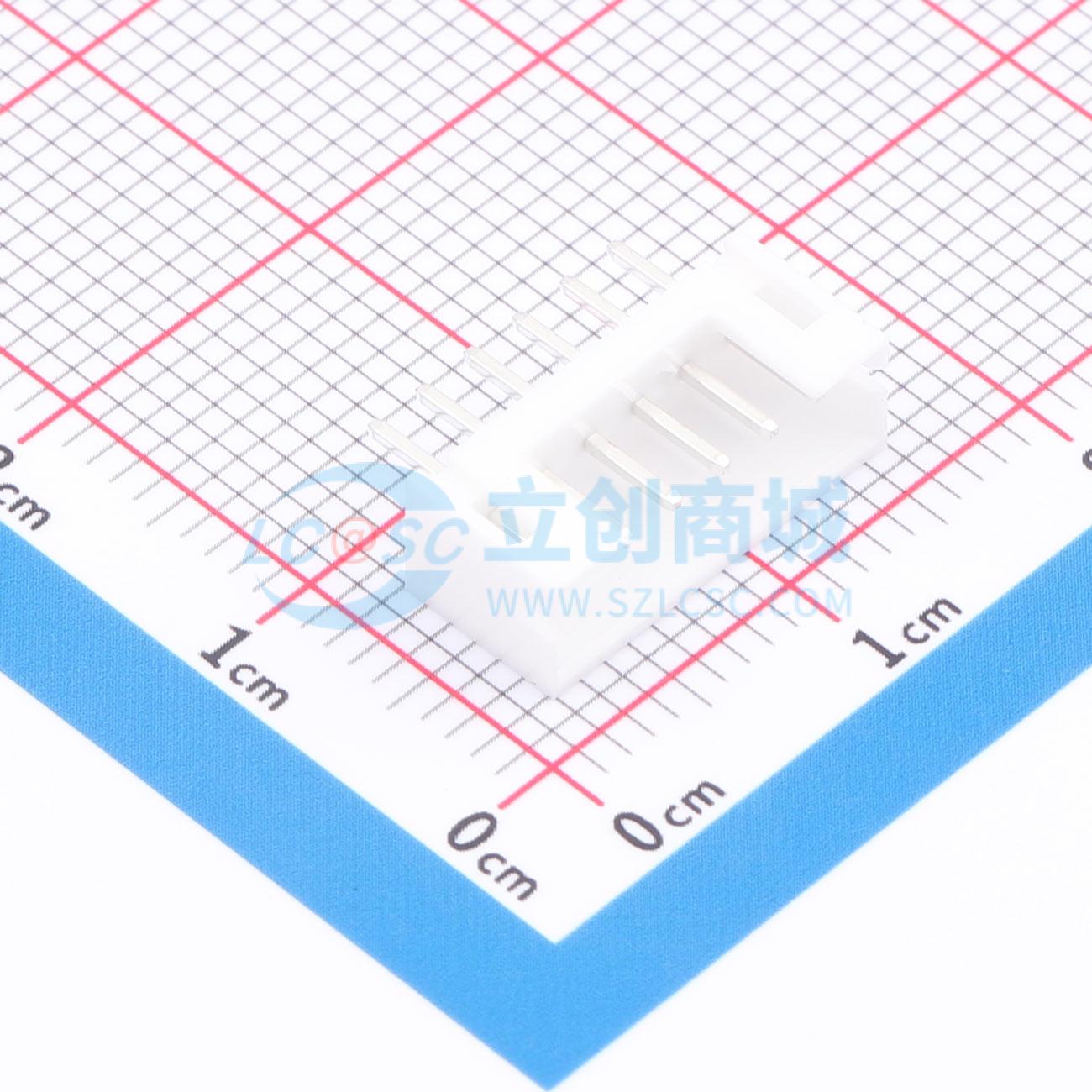

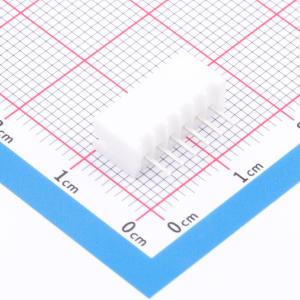

SH-PH-6A
1x6P 间距:2mm 直插 系列:PH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：2.0mm，P数：1x6P，直针/直插，白色不耐温，系列：PH，配套公头胶壳：C7437205，配套金属端子：C19192977
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-PH-6A
- 商品编号
- C54431932
- 商品封装
- 插件,P=2mm
- 包装方式
- 袋装
- 商品毛重
- 0.2771克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x6P | |
| 间距 | 2mm | |
| 安装方式 | 直插 | |
| 参考系列 | PH | |
| 总PIN数 | 6P | |
| 排数 | 1 | |
| 每排PIN数 | 6 | |
| 额定电流 | 2A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 100V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 6.15mm | |
| X轴-板上底边长度(间距线) | 14mm | |
| Y轴-板上底边宽度 | 4.84mm |
商品概述
本规范内容适用于普通系列型条形连接器（针座）产品的生产与检验。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象，相同规格应能互换。适用环境温度为 -25℃~+85℃，适用线规为 AWG#32~#24，适用 PC 板厚度为 1.2~1.6mm。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，需装入（贴上）合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，需贴装箱单，注明产品名称、规格型号、数量、出货日期，且产品在箱内不晃动。运输允许用任何方式，但勿淋湿及造成机械性损伤。贮存时，包装完毕的连接器应在环境温度为 -10℃~+40℃、相对湿度 ≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中。
商品特性
- 所有材料符合 ROHS2.0/REACH 法规
- 额定电流：2A，AC、DC
- 额定电压：100V，AC、DC
- 温度范围：-25℃~+85℃
- 接触电阻：≤0.02Ω
- 绝缘电阻：≥1000MΩ
- 耐压：500V，AC/minute
- 适用线规：AWG#32~#24
