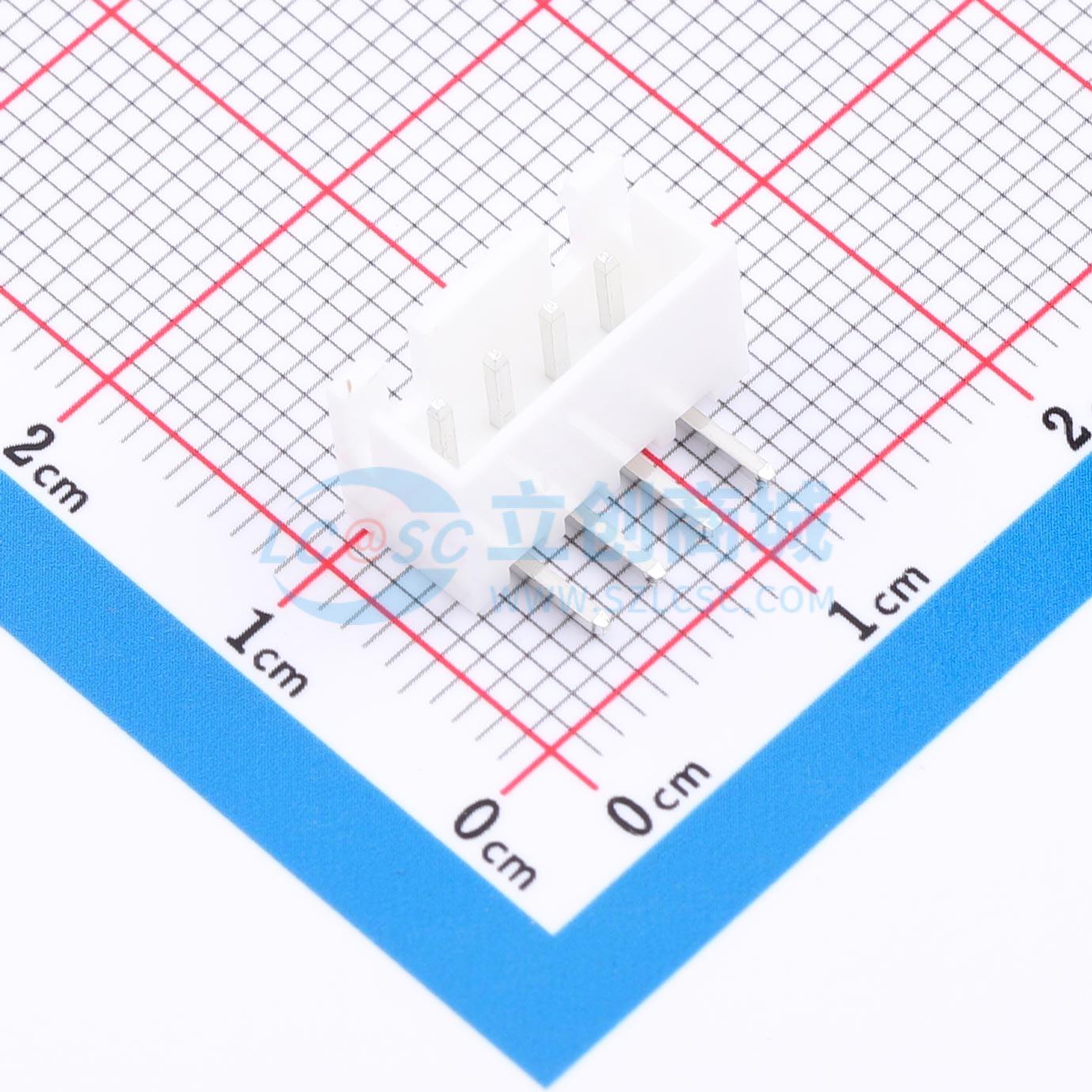

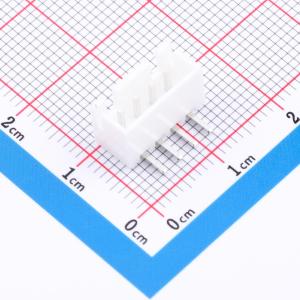

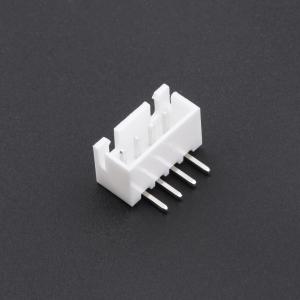

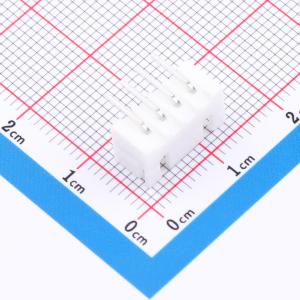

SH-XH-4AW
1x4P 间距:2.54mm 弯插 系列:XH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：2.54mm，P数：1x4P，弯针/弯插，白色不耐温，系列：XH，配套公头胶壳：C7437231，配套金属端子：C19192979
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-XH-4AW
- 商品编号
- C54431938
- 商品封装
- 弯插,P=2.5mm
- 包装方式
- 袋装
- 商品毛重
- 0.4301克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 2.54mm | |
| 安装方式 | 弯插 | |
| 参考系列 | XH | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 5.8mm | |
| X轴-板上底边长度(间距线) | 12.5mm | |
| Y轴-板上底边宽度 | 7.1mm |
商品概述
本规范适用于普通系列型条形连接器（针座）产品的生产与检验。产品所有材料符合ROHS2.0/REACH要求，额定电流3A（AC、DC），额定电压250V（AC、DC），温度范围-25℃~+85℃，接触电阻≤0.02Ω，绝缘电阻≥1000MΩ，耐压1000V（AC/minute）。适用环境温度-25℃~+85℃，适用线规AWG#30~#22，适用PC板厚度1.2~1.6mm。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤，接触件无锈蚀、镀层氧化、脱落等现象，相同规格应能互换。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴装箱单，注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。运输允许用任何方式，勿淋湿及机械性损伤。贮存时，包装完毕的连接器应在环境温度为-10℃~+40℃，相对湿度≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存。
