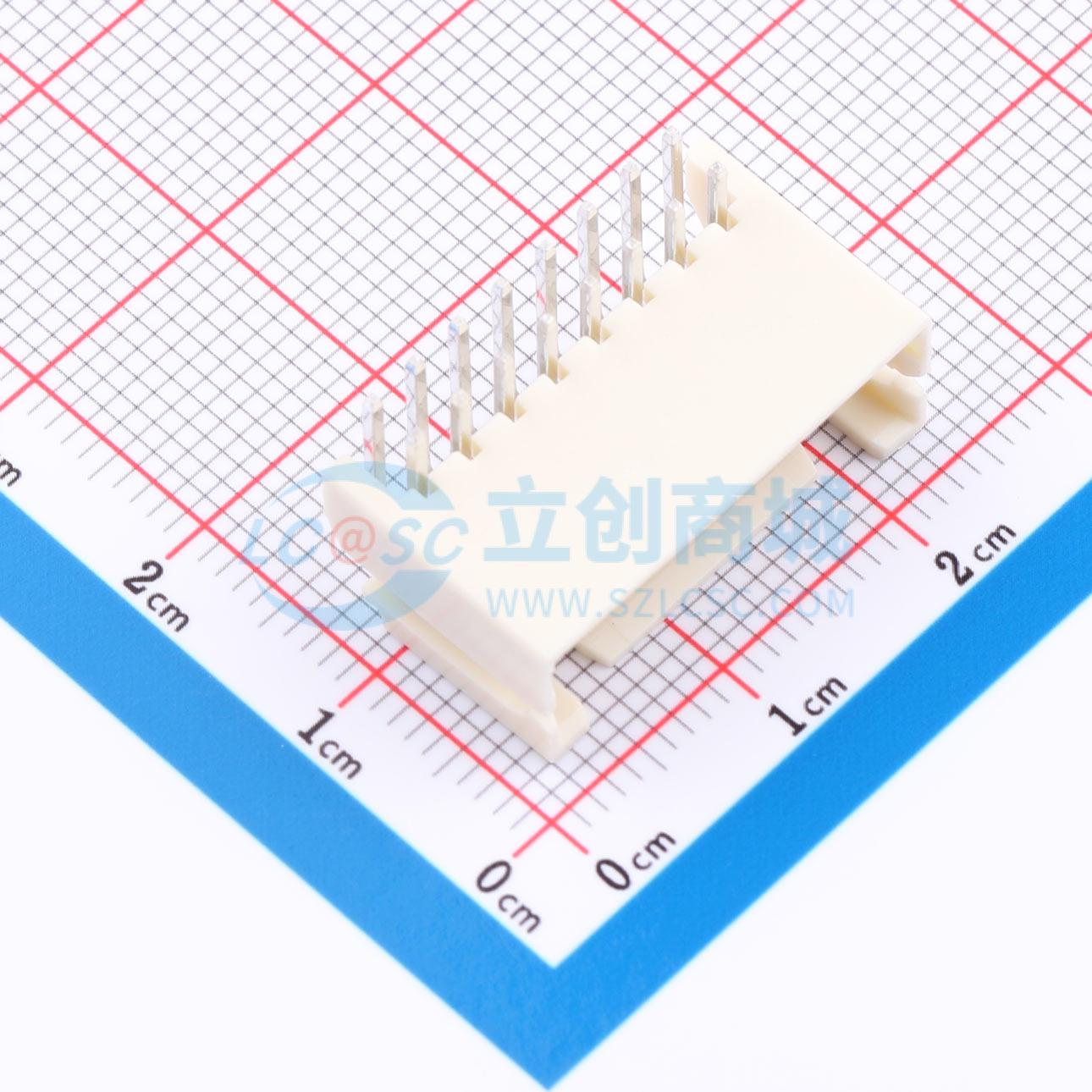

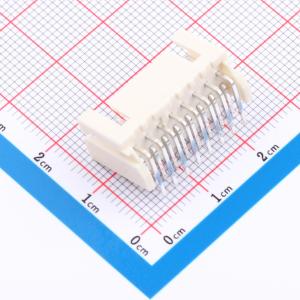

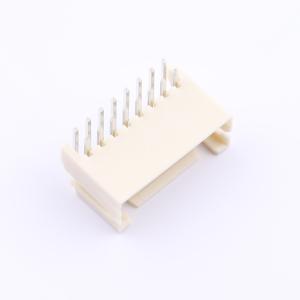

温馨提醒：图片仅供参考，商品以实物为准
XHD2.54-2x8PWZMS
2x8P 间距:2.54mm 弯插 系列:XHD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：2.54mm，P数：2x8P/16P,双排弯针带定位，米色耐高温，系列：XHD
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- XHD2.54-2x8PWZMS
- 商品编号
- C54431945
- 商品封装
- 弯插,P=2.54mm
- 包装方式
- 袋装
- 商品毛重
- 1.9472克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x8P | |
| 间距 | 2.54mm | |
| 安装方式 | 弯插 | |
| 参考系列 | XHD | |
| 总PIN数 | 16P | |
| 排数 | 2 | |
| 每排PIN数 | 8 | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | 玻纤增强PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 8.6mm | |
| X轴-板上底边长度(间距线) | 22.5mm | |
| Y轴-板上底边宽度 | 12mm |
商品特性
- 温度范围：-25℃~+85℃
- 额定电压：250V.Ac/Dc
- 额定电流：3A.Ac/Dc
- 接触电阻：≤30mΩ
- 绝缘电阻：≥1000MΩ
- 耐压：800V.Ac/1min
- 环境温度：-25℃~+85℃
- 适用线规：AWG#30~#22
- 适用PC板厚度：1.2~1.6mm
- 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象
- 相同规格应能互换
