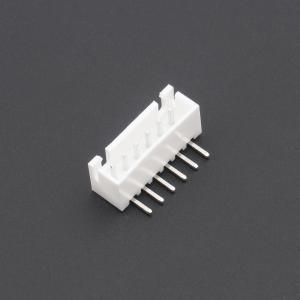

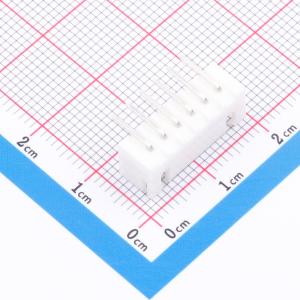

SH-XH-6AW
1x6P 间距:2.54mm 弯插 系列:XH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：2.54mm，P数：1x6P，弯针/弯插，白色不耐温，系列：XH，配套公头胶壳：C7437233，配套金属端子：C19192979
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-XH-6AW
- 商品编号
- C54431939
- 商品封装
- 弯插,P=2.5mm
- 包装方式
- 袋装
- 商品毛重
- 0.6062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x6P | |
| 间距 | 2.54mm | |
| 安装方式 | 弯插 | |
| 参考系列 | XH | |
| 总PIN数 | 6P | |
| 排数 | 1 | |
| 每排PIN数 | 6 | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 5.8mm | |
| X轴-板上底边长度(间距线) | 17.5mm | |
| Y轴-板上底边宽度 | 7.1mm |
商品概述
本规范适用于普通系列型条形连接器（针座）产品的生产与检验。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。外形尺寸依照附图，相同规格应能互换。适用环境温度为 -25℃~+85℃，适用线规为 AWG#30~#22，适用 PC 板厚度为 1.2~1.6mm。
商品特性
- 所有材料符合 ROHS2.0/REACH 要求
- 额定电流：3A，AC、DC
- 额定电压：250V，AC、DC
- 温度范围：-25℃~+85℃
- 接触电阻：≤0.02Ω
- 绝缘电阻：≥1000MΩ
- 耐压：1000V，AC/minute
