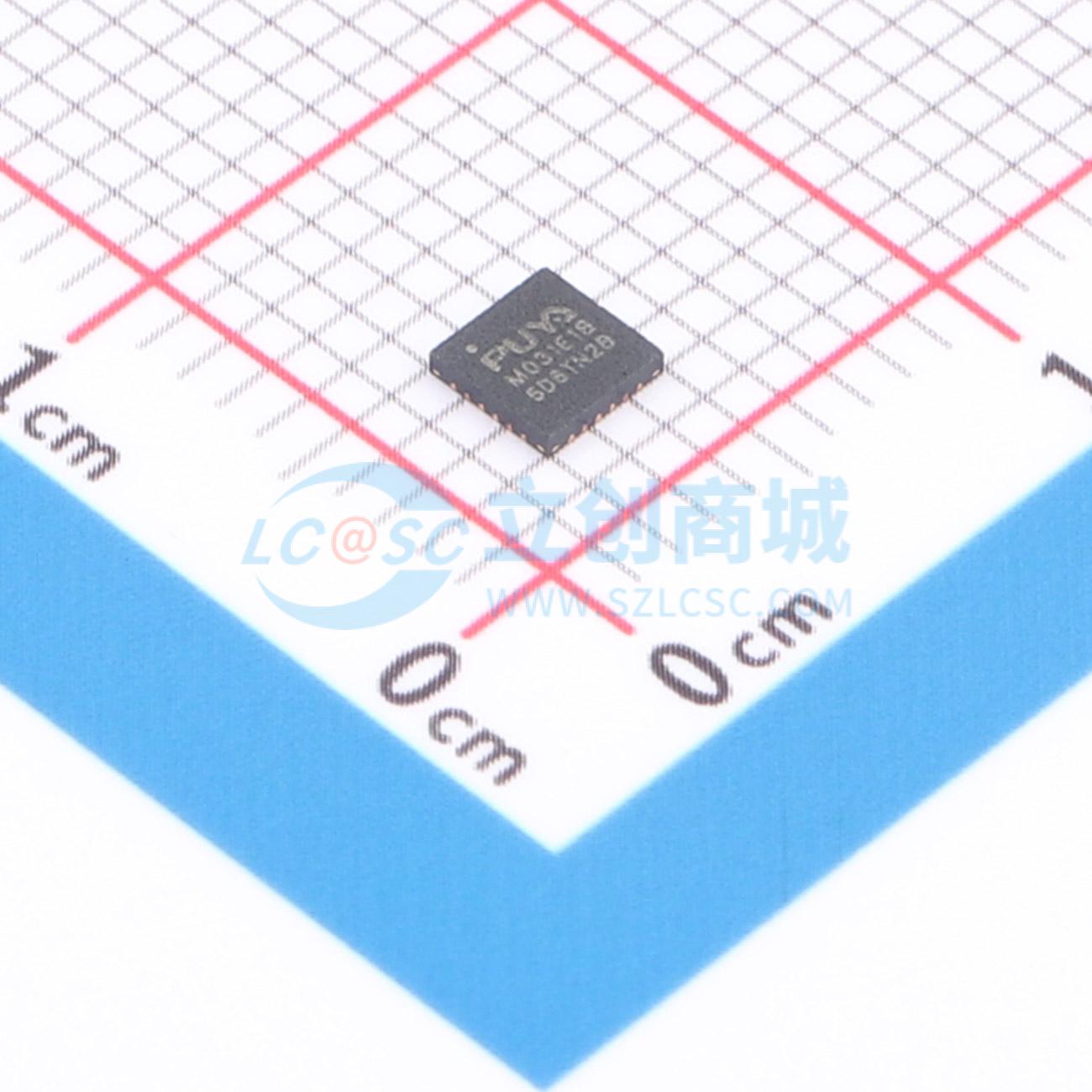

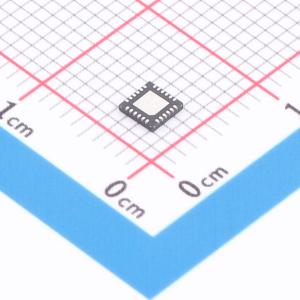

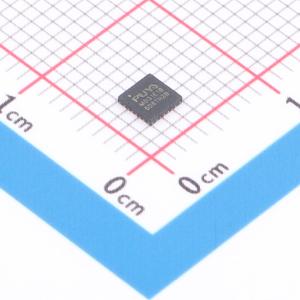

PY32M031E18U7TR
32 位 ARM® Cortex®-M0+ 微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PY32M031 系列微控制器适用于三相/单相 BLDC/PMSM、感应电机、伺服电机的驱动控制，常见应用场景 列举如下：油烟机、空调风机、吊扇、落地扇、吸尘器、电吹风、工业风机、水泵、压缩机、电动车、电 动工具、航模等。
- 品牌名称
- PUYA(普冉)
- 商品型号
- PY32M031E18U7TR
- 商品编号
- C54431801
- 商品封装
- QFN24(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.077551克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 23 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 32位 ARM Cortex - M0+内核
- 最高72 MHz工作频率
- 最大64 Kbytes Flash存储器
- 最大8 Kbytes SRAM
- 128 Bytes用户一次性可编程数据
- 内部4/8/16/22.12/24 MHz RC振荡器(HSI)
- 内部32.768 KHz RC振荡器(LSI)
- 4 ~ 32 MHz晶体振荡器(HSE)
- 32.768 KHz低速晶体振荡器(LSE)
- 锁相环(PLL，x2,x3)
- 工作电压：2.0 ~ 5.5 V
- 低功耗模式: 睡眠模式、停止模式
- 上电/掉电复位 (POR/PDR)
- 欠压复位 (BOR)
- 可编程的电压检测 (PVD)
- 多达23个I/O，均可作为外部中断
- 8个GPIO支持超强灌电流，可配置为80mA/60 mA/40 mA/20 mA
- 3通道DMA控制器
- 1个12位ADC
- 支持最多10个外部输入通道，5个内部通道
- 输入电压转换范围: 0 ~ VCC
- VADC - REF内部电压: 1.024/1.5/2.048/2.5 V
- 1个16位高级控制定时器（TIM1）
- 3个通用的16位定时器（TIM14/TIM16/TIM17）
- 1个通用的32位定时器(TIM2)
- 1个低功耗定时器(LPTIM)，支持从停止模式唤醒
- 1个独立看门狗定时器 (IWDG)
- 1个窗口看门狗定时器 (WWDG)
- 1个SysTick定时器
- 1个IRTIM
- 2个串行外设接口(SPI)，其中一个支持I2S
- 3个通用同步/异步收发器(USART)，支持自动波特率检测，其中1个支持LIN
- 2个I2C接口，支持标准模式 (100 KHz) ，快速模式 (400 KHz)，快速增强模式(1MHz) ，支持7位寻址模式
- 硬件CRC - 32模块
- 2个比较器
- 2个运算放大器
- 唯一UID
- 串行调试 (SWD)
- 工作温度：-40 ~ 105 ℃
- 封装：QFN24、SSOP24
- 硬件32位除法器，数字协处理器（开平方，正余弦，正反切）
