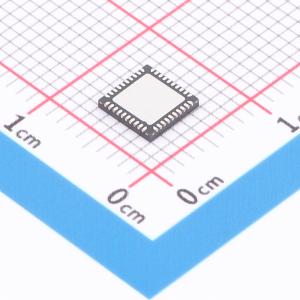

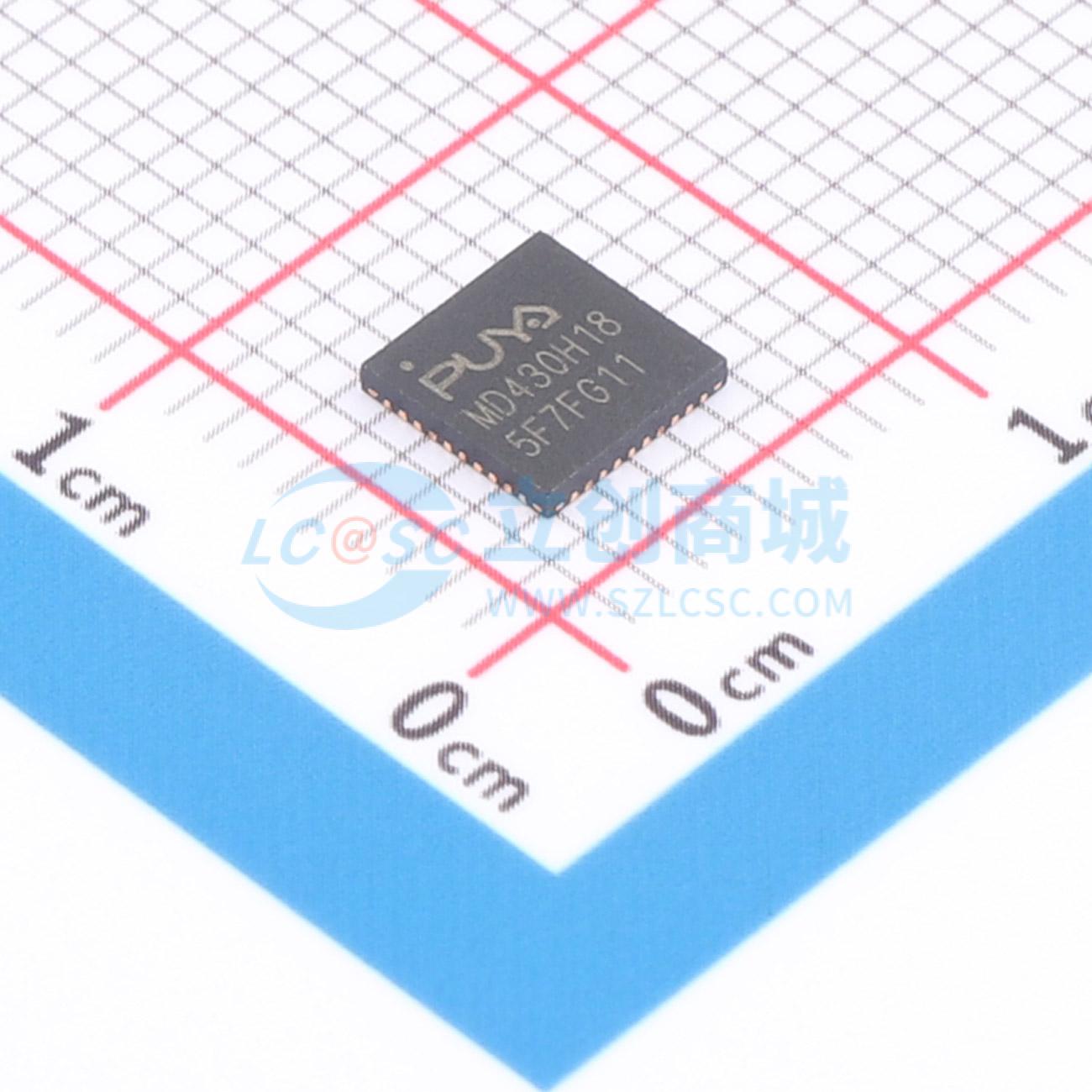

PY32MD430H18U7TR
32 位 ARM® Cortex®-M0+ 微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PY32MD430 系列微控制器适用于低压三相/单相 BLDC/PMSM、感应电机、伺服电机的驱动控制，常见应 用场景列举如下：风机、电动工具、两轮/三轮电动交通工具、无人机电调等。
- 品牌名称
- PUYA(普冉)
- 商品型号
- PY32MD430H18U7TR
- 商品编号
- C54431804
- 商品封装
- QFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 24 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 内核：32位ARM Cortex - M0+，最高72 MHz工作频率
- 存储器：最大64 KB Flash存储器，最大8 KB SRAM，128 bytes用户一次性可编程数据（User OTP Data）
- 时钟系统：内部4/8/16/22.12/24 MHz RC振荡器（HSI），内部32.768 kHz RC振荡器（LSI），4 ~ 32 MHz晶体振荡器（HSE），32.768 kHz低速晶体振荡器（LSE），锁相环（PLL）（x2,x3）
- 电源管理和复位：工作电压2.0 ~ 5.5 V，低功耗模式为Sleep、Stop，上电/掉电复位（POR/PDR），欠压复位（BOR），可编程的电压检测（PVD）
- 通用输入输出（I/O）：多达31个I/O，均可作为外部中断
- 3通道DMA控制器
- 1个12位ADC：支持最多10个外部输入通道，4个内部通道，输入电压转换范围0 ~ VCC，内部参考电压1.024/1.5/2.048/2.5 V
- 定时器：1个16位高级控制定时器（TIM1），3个通用的16位定时器（TIM14/TIM16/TIM17），1个通用的32位定时器（TIM2），1个低功耗定时器（LPTIM），支持从Stop模式唤醒，1个独立看门狗定时器（IWDG），1个窗口看门狗定时器（WWDG），1个SysTick定时器，1个IRTIM
- 通讯接口：2个串行外设接口（SPI），其中一个支持I2S；3个通用同步/异步收发器（USART），支持自动波特率检测，其中1个支持LIN；2个I2C接口，支持标准模式（100 kHz），快速模式（400 kHz），快速增强模式（1 MHz），支持7位寻址模式
- 硬件CRC - 32模块
- 2个比较器
- 1个运算放大器
- 硬件32位除法器（DIV）
- 数字协处理器（开平方，正余弦，反正切）
- 内置多功能三相NN型半桥式栅极驱动器：预驱浮动耐压150 V，工作电压5.5 ~ 18 V，输出电流±1 A，内置自举二极管，低压差线性稳压器（LDO）：5 V / 50 mA
- 唯一UID
- 串行调试（SWD）
- 工作温度：-40 ~ 105 ℃
- 封装：LQFP48，QFN40
