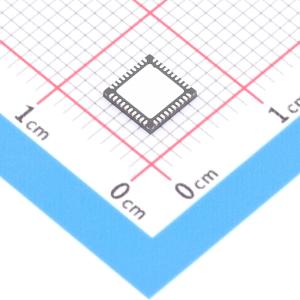

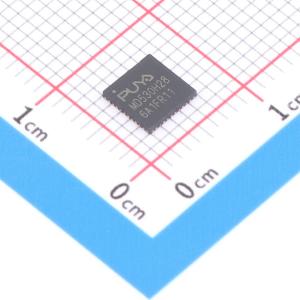

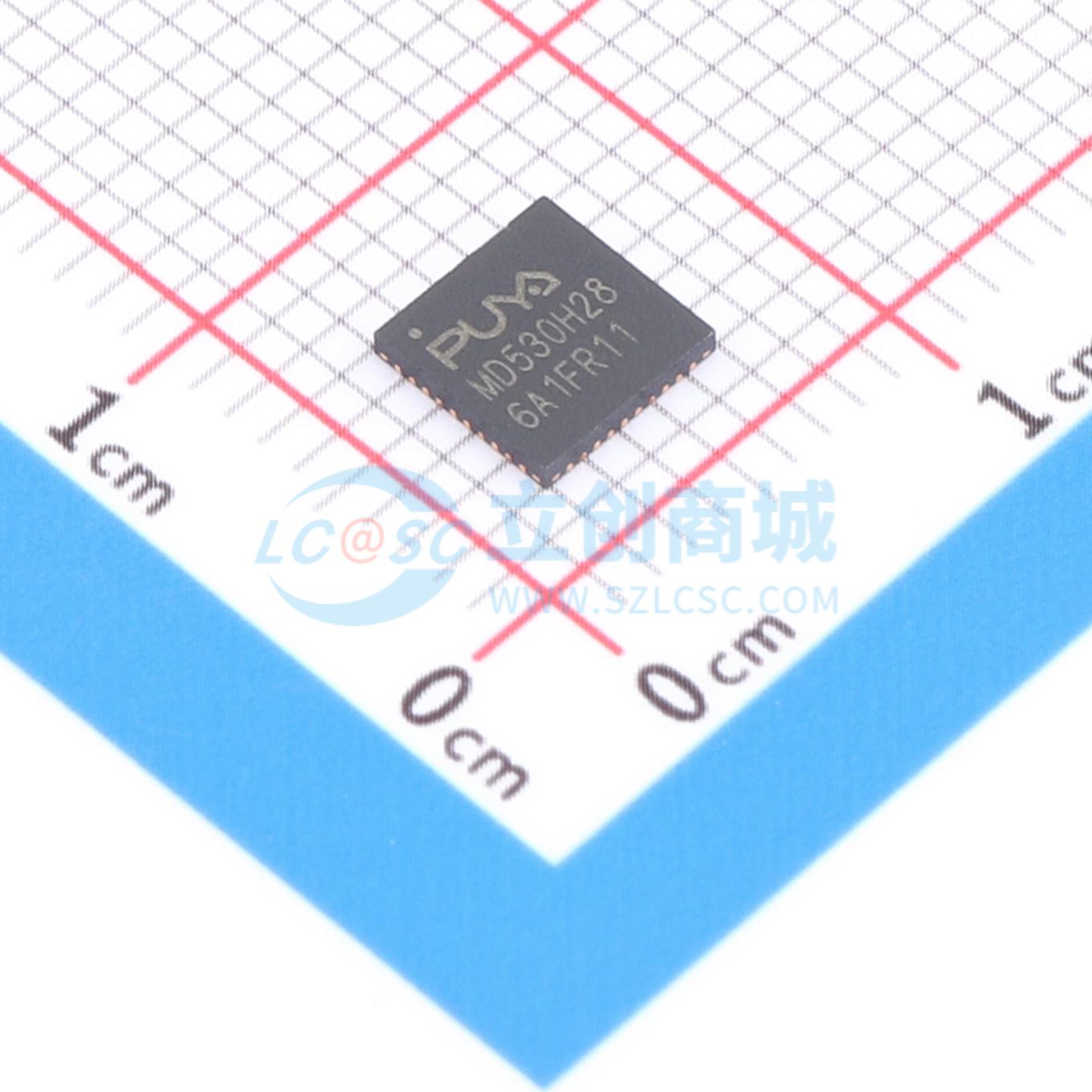

PY32MD530H28U7TR
32 位 ARM® Cortex®-M0+ 微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PY32MD530 系列微控制器适用于 5.5 ~ 26 V 输入三相/单相 BLDC/PMSM、伺服电机的驱动控制，常见应 用场景列举如下：散热风扇、电动工具、低压吸尘器、暴力风扇、关节电机、低压水泵电机等。
- 品牌名称
- PUYA(普冉)
- 商品型号
- PY32MD530H28U7TR
- 商品编号
- C54431806
- 商品封装
- QFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 23 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 内核：32位ARM Cortex - M0+，最高72 MHz工作频率
- 存储器：64 KB Flash存储器，8 KB SRAM
- 时钟系统：内部高速时钟（HSI）8 MHz；内部32.768 kHz RC振荡器（LSI）；4 ~ 32 MHz高速晶体振荡器（HSE）；32.768 kHz低速晶体振荡器（LSE）；外部时钟输入；PLL支持对HSI或HSE的2 ~ 18倍频
- 电源管理和复位：工作电压2.0 ~ 5.5 V；低功耗模式Sleep/Stop；上电/掉电复位（POR/PDR）；欠压复位（BOR）；电压检测（PVD）
- 通用输入输出（I/O）：多达23个I/O，均可作为外部中断；所有IO支持最高5 V灌电流50 mA；4个GPIO支持超强灌电流，可配置为80 mA/60 mA/40 mA/20 mA，支持共阴极LED数码管
- 1 x 12 - bit ADC：支持最多7个外部输入通道，5个内部通道；支持注入模式；输入电压转换范围0 ~ VCC；内部电压1.024 V/ 1.5 V/ 2.048 V
- 定时器：1个16位高级控制定时器（TIM1），支持144 MHz计数；4个通用的16位定时器（TIM3/TIM14/TIM16/TIM17），其中TIM17支持144 MHz计数；1个低功耗定时器（LPTIM）支持16位/32位计数，支持从低功耗模式唤醒；1个独立看门狗定时器（IWDG）；1个窗口看门狗定时器（WWDG）；1个SysTick定时器
- 3通道DMA控制器
- 通讯接口：2个串行外设接口（SPI），其中一个支持I2S；1个I2C接口，支持标准模式（100 kHz）、快速模式（400 kHz）、快速增强模式（1 MHz）；1个通用同步/异步收发器（USART），支持自动波特率检测，LIN；1个通用异步收发器（UART）；1个低功耗通用异步收发器（LPUART）
- 硬件CRC - 32模块
- 内置多功能三相NN型半桥式栅极驱动器：预驱浮动耐压150 V；工作电压5.5 ~ 26 V；输出电流+1 A / -1A；LDO：5 V/50 mA
- 2个比较器
- 2路运算放大器/可编程增益放大器
- 唯一UID
- 串行调试（SWD）
- 工作温度：-40 ~ 105 °C
- 封装：QFN40
