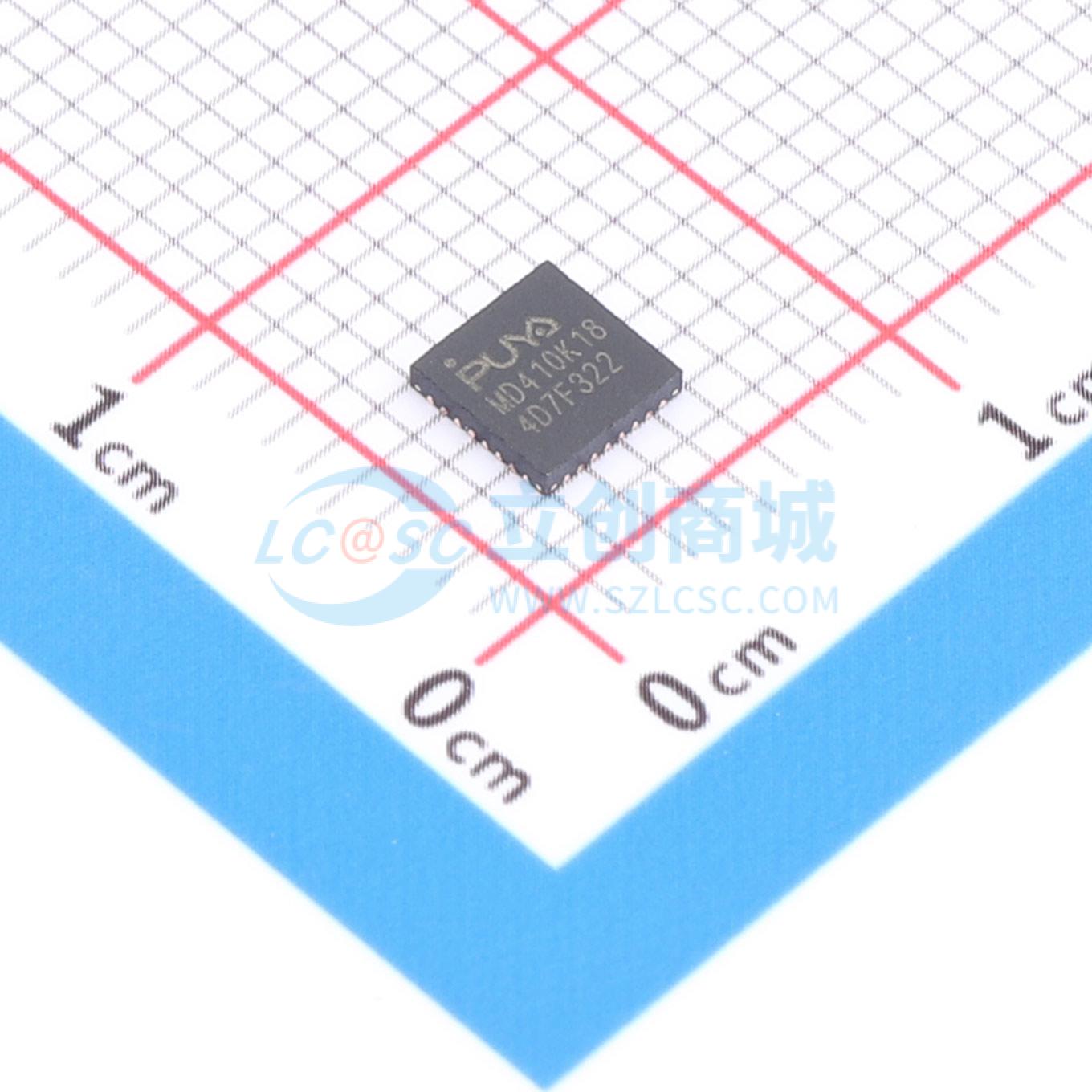

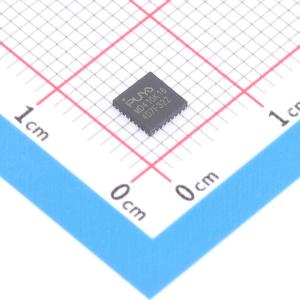

PY32MD410K18U7TR
32 位 ARM® Cortex®-M0+ 微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PY32MD410 系列微控制器适用于三相/单相 BLDC/PMSM、感应电机、伺服电机的驱动控制，常见应用场 景列举如下：油烟机、空调风机、吊扇、落地扇、吸尘器、电吹风、工业风机、水泵、压缩机、电动车、 电动工具、航模等。
- 品牌名称
- PUYA(普冉)
- 商品型号
- PY32MD410K18U7TR
- 商品编号
- C54431802
- 商品封装
- QFN-32(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 16 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 内核：32位ARM Cortex - M0+，最高72 MHz工作频率
- 存储器：最大64 KB Flash存储器，最大8 KB SRAM，128 bytes用户一次性可编程数据
- 时钟系统：内部4/8/16/22.12/24 MHz RC振荡器 (HSI)，内部32.768 kHz RC振荡器 (LSI)，PLL (x2,x3)
- 电源管理和复位：工作电压2.0 ~ 5.5 V，低功耗模式为Sleep/Stop，上电/掉电复位 (POR/PDR)，欠压复位 (BOR)，可编程的电压检测 (PVD)
- 通用输入输出(I/O)：多达16个I/O，均可作为外部中断
- 3通道DMA控制器
- 1 x 12位ADC：支持最多8个外部输入通道，5个内部通道，输入电压转换范围0 ~ VCC，内部参考电压1.024/1.5/2.048/2.5 V
- 定时器：1个16位高级控制定时器（TIM1），3个通用的16位定时器（TIM14/TIM16/TIM17），1个通用的32位定时器(TIM2)，1个低功耗定时器(LPTIM)，支持从Stop模式唤醒，1个独立看门狗定时器 (IWDG)，1个窗口看门狗定时器 (WWDG)，1个SysTick定时器，1个IRTIM
- 通讯接口：2个串行外设接口(SPI)，其中一个支持I2S，3个通用同步/异步收发器 (USART)，支持自动波特率检测，其中1个支持LIN，2个I2C接口，支持标准模式 (100 kHz) ，快速模式 (400 kHz)，快速增强模式 (1 MHz) ，支持7位寻址模式
- 硬件CRC - 32模块
- 2个比较器
- 2个运算放大器
- 硬件32位除法器&乘法器，数字协处理器（开平方，正余弦，反正切）
- 内置多功能三相PN型半桥式栅极驱动器：工作电压6 ~ 36 V，LDO为5 V / 50 mA
- 唯一UID
- 串行调试 (SWD)
- 工作温度：-40 ~ 105 ℃
- 封装QFN32（4×4）
