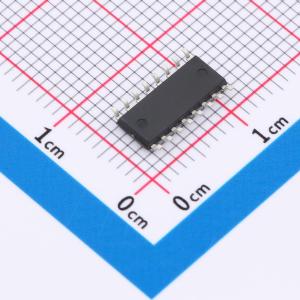

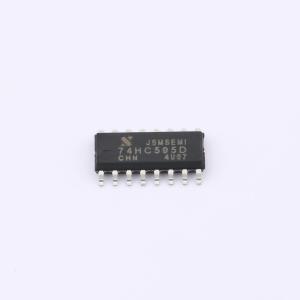

74HC595D实物图
  • 74HC595D商品缩略图
  • 74HC595D商品缩略图
  • 74HC595D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74HC595D

8位带有输出锁存功能的移位寄存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
可实现灵活的串行至串行或串行至并行数据转换功能,满足不同系统配置需求,能有效管理和传输大量信息流,以卓越性能提升系统整体效率。
品牌名称
JSMSEMI(杰盛微)
商品型号
74HC595D
商品编号
C5144558
商品封装
SOP-16​
包装方式
编带
商品毛重
0.32克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至串行或并行
工作电压2V~6V
时钟频率(fc)100MHz
元件数1
每个元件位数8
属性参数值
输出类型三态
系列74HC
工作温度-40℃~+105℃
传播延迟(tpd)15ns@6V,50pF
功能特性异步清零功能;输出使能

商品概述

74HC595D是带有一个存储寄存器和三态输出的8位串入/串或并出的移位寄存器。移位寄存器和存储寄存器都有独立的时钟。该器件具有一个串行输入(DS)和一个串行输出(Q7S),以实现级联和一个异步复位MR输入。MR上的低电平将复位移位寄存器。数据在SHCP输入上升沿时发生移位。移位寄存器中的数据在STCP输入的上升沿时被传输到存储寄存器。如果两个时钟都连接在一起,则移位寄存器将始终比存储寄存器早一个时钟脉冲。每当使能输入(OE)为低电平时,存储寄存器中的数据就会出现在输出中。OE上的高电平导致输出呈现高阻态。OE输入的变化不会影响寄存器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

  • 输入电平:CMOS电平
  • 8位串行输入
  • 8位串行/并行输出
  • 带有三态输出的存储寄存器
  • 带有直接清零的移位寄存器
  • 100MHz(典型值)移出频率
  • 工作环境温度范围:-40°C ~ +105°C
  • 移位寄存型计数器
  • 顺序脉冲发生器
  • 串并数据转换
  • LED驱动
