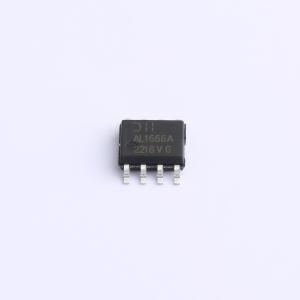

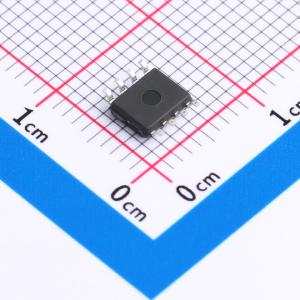

温馨提醒：图片仅供参考，商品以实物为准

AL1666AS-13

高性能可调光LED控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIODESTM AL1666A 是一款高性能的单级反激和升降压控制器，针对可调光LED照明应用。它是一种初级侧调节（PSR）控制器，无需光电耦合器和次级控制电路即可提供精确的恒流（CC）调节。它在BCM模式下工作，具有良好的电磁干扰（EMI）性能和效率，并且在通用输入电压下保持高功率因数（PF）和低总谐波失真（THD）。AL1666A 支持模拟/PWM调光模式。当ADIM引脚上施加0到2.4V的直流信号时，设备工作在模拟调光模式；当PWMD引脚上施加数字信号并且ADIM引脚连接数百纳法电容时，设备工作在PWM转直流调光模式。调光范围为1%至100%。AL1666A 包含多种保护功能，如欠压锁定（UVLO）、输出过压保护（OVP）、输出短路保护（OSP）、过流保护（OCP）、绕组短路、次级二极管短路、内部热回退保护（TFP）和过温保护（OTP）。AL1666A 采用SO-8（标准）封装。
品牌名称: DIODES(美台)
商品型号: AL1666AS-13
商品编号: C5144611
商品封装: SO-8
包装方式: 编带
商品毛重: 0.203克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(OSP)
	工作电压(AC)	90VAC~305VAC
	拓扑结构	反激；降压-升压
	工作温度	-40℃~+105℃
	恒流精度	2%

商品概述

DIODESTM AL1666A是一款高性能单级反激式和升降压控制器，适用于可调光LED照明应用。它是一款初级侧调节（PSR）控制器，无需光耦合器和次级控制电路即可提供精确的恒流（CC）调节。它工作在边界导电模式（BCM），具有良好的电磁干扰（EMI）性能和效率，并在通用输入电压下保持高功率因数（PF）和低总谐波失真（THD）。 AL1666A支持模拟/PWM调光模式。当在ADIM引脚施加0至2.4V直流信号时，器件将工作在模拟调光模式；当在PWMD引脚施加数字信号且ADIM引脚连接数百nF电容时，器件将工作在PWM转直流调光模式。调光范围为1%至100%。 AL1666A具备丰富的保护功能。它集成了多种保护，包括欠压锁定（UVLO）、输出过压保护（OVP）、输出短路保护（OSP）、过流保护（OCP）、绕组短路保护、次级二极管短路保护、内部热折返保护（TFP）和过温保护（OTP）。 AL1666A采用SO-8（标准）封装。

商品特性

无需光耦合器的初级侧调节
谷底开关以降低开关损耗
支持模拟和PWM转直流调光
模拟/PWM转直流调光范围：1%至100%
精确的CS参考电压0.4V±1.5%
高功率因数>0.9且低总谐波失真<20%
高效率
内部保护：欠压锁定（UVLO）、输出过压保护（OVP）、输出短路保护（OSP）、过流保护（OCP）、绕组短路保护、次级二极管短路保护、内部热折返保护（TFP）、过温保护（OTP）
精确的LED电流变化范围：LED电流线性调整率：±2%（90VAC至305VAC），LED电流负载调整率：满载至半载±2%
封装：SO-8（标准）
完全无铅且符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

具有调光功能的通用LED照明驱动器
0V至10V调光灯具
通用恒流源
智能LED照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	8.5V~23V
	开关频率	150kHz
	通道数	1
	输出电压	-
