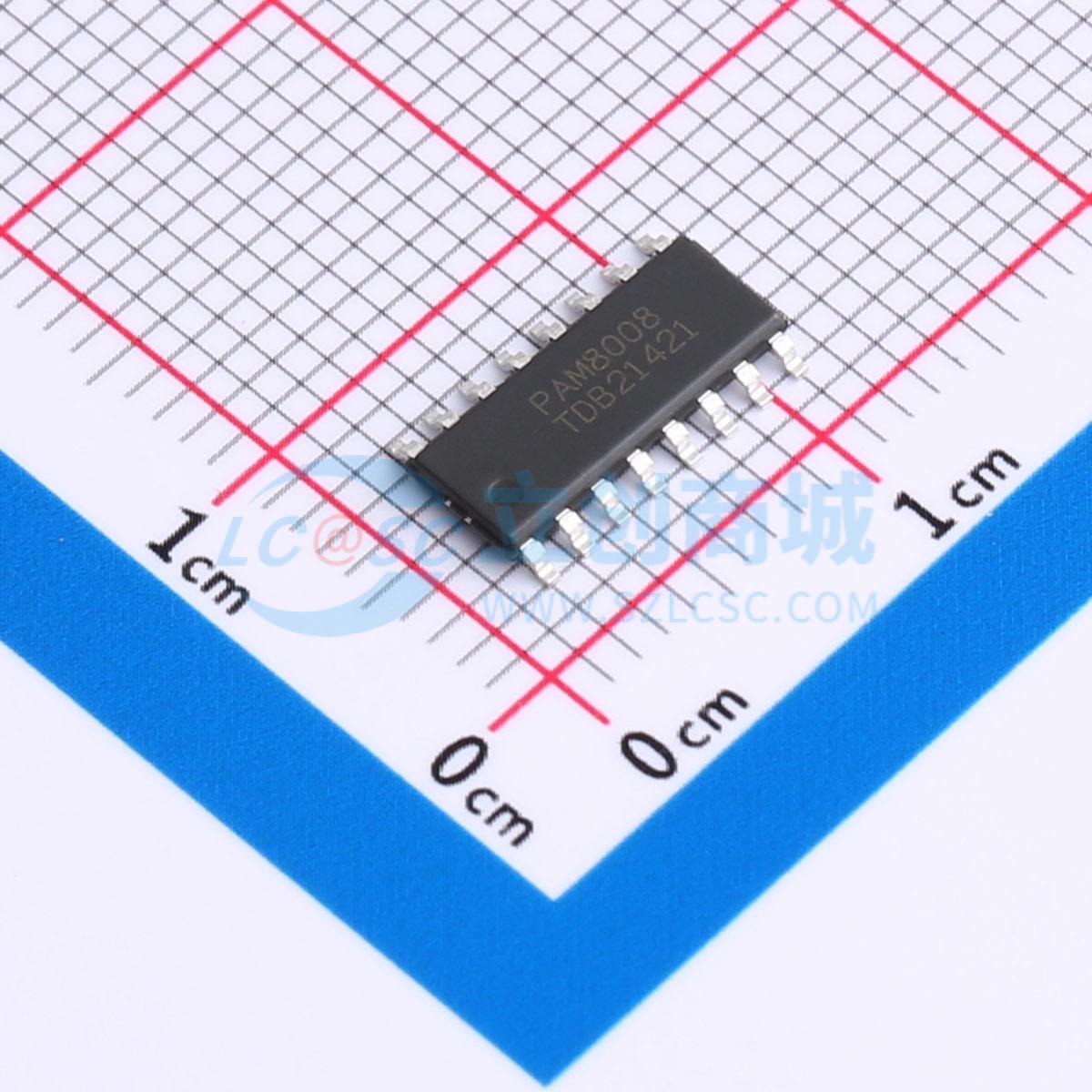

温馨提醒：图片仅供参考，商品以实物为准
PAM8008DR
3W 立体声 CLASS-D 带有直流音量控制、功率限制和防过载功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAM8008是一款3W的D类音频放大器。先进的64级直流音量控制功能可最大程度减少外部元件数量，并实现扬声器音量控制。集成功率限制技术，可在输入信号电平过高时自动抑制输出信号削波。该技术具有低总谐波失真加噪声（THD+N）特性，可保护扬声器。集成抗饱和技术，可在电源电压变化时自动抑制输出信号削波。该技术具有低THD+N特性，可实现高质量声音再现。PAM8008还配备了额外的降噪电路，可实现6dB的噪声衰减。该电路有助于省去外部滤波环节，从而节省电路板空间和元件成本。PAM8008具备短路保护（SCP）、过温保护（OTP）和热关断功能。PAM8008采用SOP - 16L封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM8008DR
- 商品编号
- C5144562
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 2.4Wx2@4Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.08% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8mA | |
| 工作温度 | -20℃~+85℃ | |
| 信噪比 | 95dB | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | 83%；87% |
商品概述
PAM8008是一款3W的D类音频放大器。先进的64级直流音量控制功能可最大程度减少外部元件数量，并实现扬声器音量控制。 集成功率限制技术，可在输入信号电平过高时自动抑制输出信号削波。该技术具有低总谐波失真加噪声（THD+N）特性，可保护扬声器。 集成抗饱和技术，可在电源电压变化时自动抑制输出信号削波。该技术具有低THD+N特性，可实现高质量声音再现。 PAM8008还配备了额外的降噪电路，可实现6dB的噪声衰减。该电路有助于省去外部滤波环节，从而节省电路板空间和元件成本。 PAM8008具备短路保护（SCP）、过温保护（OTP）和热关断功能。 PAM8008采用SOP - 16L封装。
商品特性
- 在4Ω负载、5V电源供电且总谐波失真为10%时，输出功率为3W
- 在4Ω负载、5V电源供电且总谐波失真为1%时，输出功率为2.4W
- 无滤波器、低静态电流和低电磁干扰（EMI）
- 具备低THD+N功率限制功能，在输入信号较大时可保护扬声器
- 64级直流音量控制，范围从 - 80dB至 + 20dB
- 有效降噪6dB
- 卓越的低噪声性能：60μV
- 最大程度减少噗声/削波噪声
- 效率高达90%
- 短路保护可自动恢复
- 热关断功能，无铅封装
应用领域
- 液晶显示器/电视投影仪
- 笔记本电脑/一体机
- 便携式扬声器
- 便携式DVD播放器、游戏机
