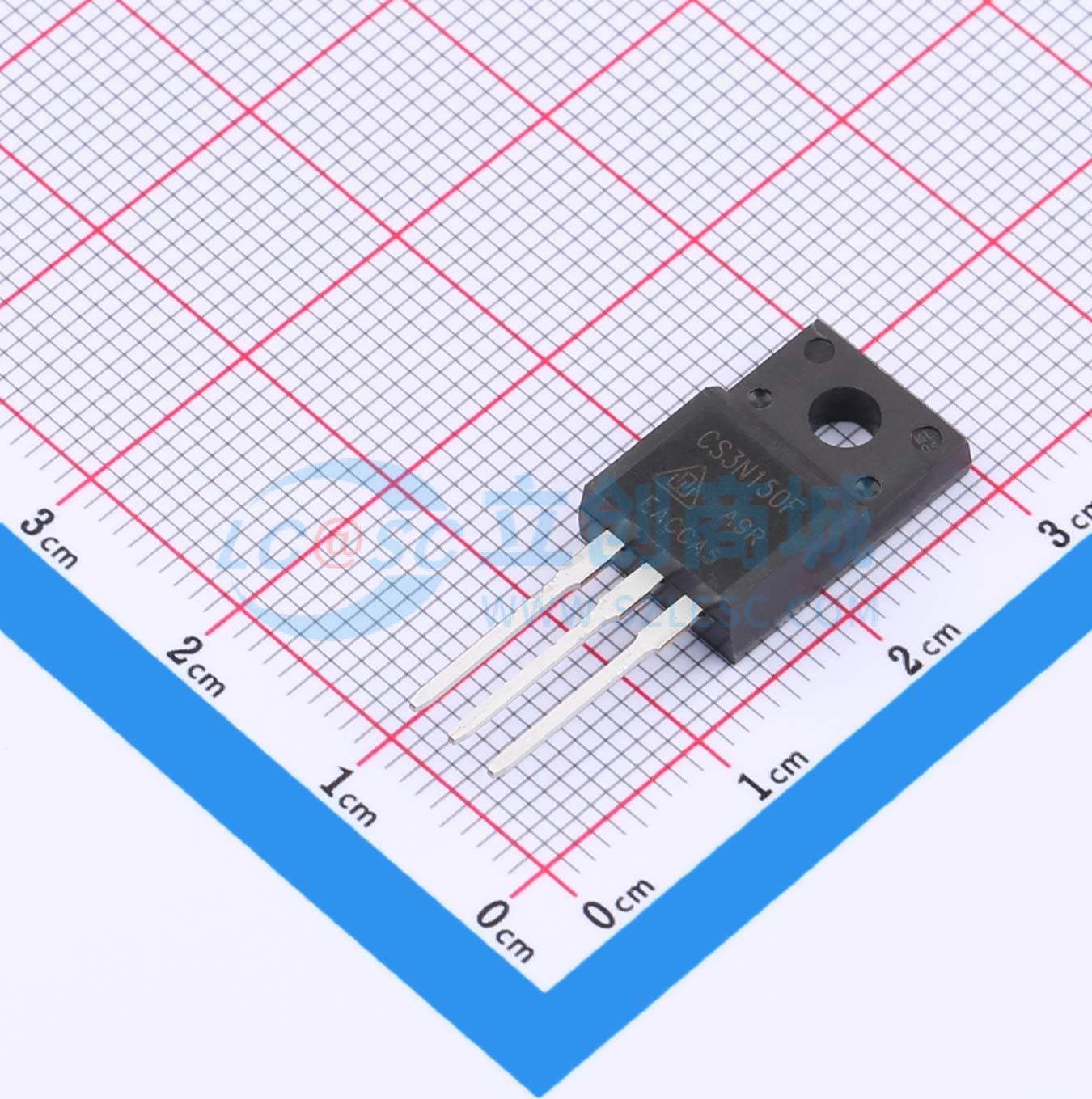

温馨提醒：图片仅供参考，商品以实物为准
CS3N150FA9R
耐压:1500V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压OSFET 电焊机辅助电源、变频器辅助电源用
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS3N150FA9R
- 商品编号
- C5144615
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 1.5kV | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 5Ω@10V,1.5A | |
| 耗散功率(Pd) | 32W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 37.6nC@10V | |
| 输入电容(Ciss) | 2.036nF | |
| 反向传输电容(Crss) | 2.8pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
先进沟槽工艺技术 用于超低导通电阻的高密度单元设计 采用SOT-23表面贴装封装。
商品特性
- VDS = -30V
- ID = -4.1A
- 当VGS = -10V时，RDS(ON)典型值为55mΩ
- 当VGS = -4.5V时，RDS(ON)典型值为75mΩ
